Umformer MA-250

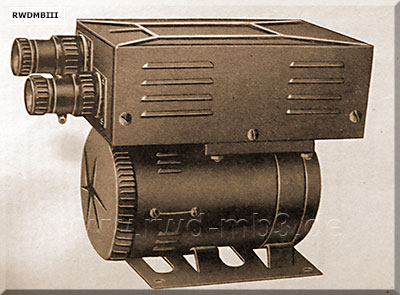

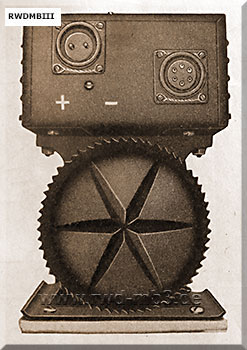

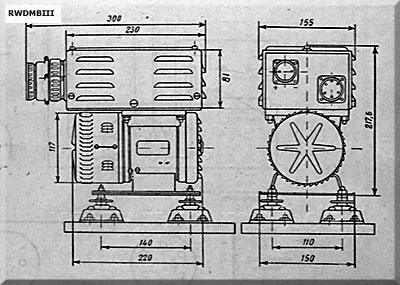

Außenansicht |
Bestimmung: Umformung von Gleichspannung in Einphasen-Wechselspannung zur Stromversorgung von Anlagen in Flugzeugen techn. Daten: - Speisespannung: 27V = - Stromaufnahme: 22 A - Ausgangsspannung: 115 V, 400 Hz - Nennleistung: 250 VA - Umdrehungszahl: 8000 U/min - Gewicht: 10 kg - Betriebsart: Dauerbetrieb Bestandteile: - Gleichstrommotor - Wechselstrominduktionsgenerator - Regleranlage KSU - Fernanlasser Modifikation: MA-250M: breiterer Regelbereich der Wechselspannung |

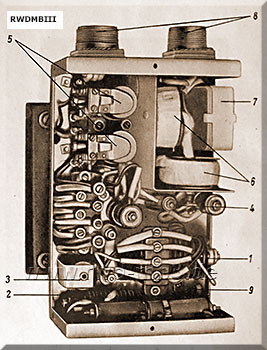

Außenansicht | Regelanlage KSU, geöffnet 1 Kohlespannungsregler 2 Selengleichrichter 3 Stabilisierungstransformator 4 glasierte Widerstände 5 Schaltschütze des Elektromotors 6 Siebdrosseln 7 Siebkondensatoren 8 Anschlüsse 9 Stabilisierungskondensator |
