Technikkatalog



Jagdflugzeug MiG-19S

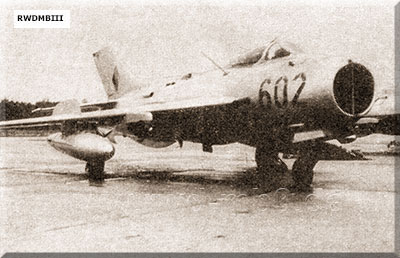

MiG-19S

MiG-19S

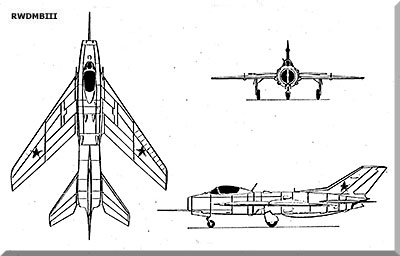

Dreiseitenriss
  Bestimmung:
Überschallfrontjagdflugzeug, Mitteldecker, Ganzmetallbauweise
Jagdflugzeug und Jagdbombenflugzeug am Tage und in der Nacht unter, über und zwischen den Wolken.

techn. Daten:
- Länge: 14,6 m
- Höhe: 4 m
- Spannweite: 9,0 m
- Besatzung: l Mann
- Startmasse max.: 8650 kg
- Horizontalgeschwindigkeit max.: 1450 km/h
- statische Gipfelhöhe
   ohne NB: 15600 m
   mit NB: 17400 m
- dynamische Gipfelhöhe: 18200 m
- Flugweite max.
   ohne ZB: 950 km
   mit ZB: l500 km
- Flugdauer bei 400 km/h max.
   ohne ZB: 79 min
   mit ZB: 125 min
- Anrollstrecke
   ohne NB: 900 m
   mit NB: 510 m
- Ausrollstrecke
   ohne Schirm: 900 m
   mit Schirm: 610 m
- Kraftstoffvorrat
   ohne ZB: 2150 l
   mit ZB: 3600 l
- Triebwerk: 2x ED-9B
- Schub
   mit NB: 2x 3250 kp
   ohne NB: 2x 2600 kp

Bewaffnung:
- Visier
   optisch: ASP-5N
   IR: SIW-52
- 3x 37-mm-Kanone N-37D
- 32 ungelenkte Raketen S-5
- 2 Bomben (500 kg)

Funk/Funkmessausrüstung:
- Funkentfernungsmesser: SRD-1M
- Kommandofunkstation: R-801
- Funkkompaß: ARK-5
- Funkhöhenmesser: RW-2M
- Funkmarkierungsempfänger: MRP
- Kennungsgerät: SRO-2
- Heckwarngerät: Sirene-2



Quelle: HB 325/2a
