Technikkatalog
Minenlegegerät MLG-60

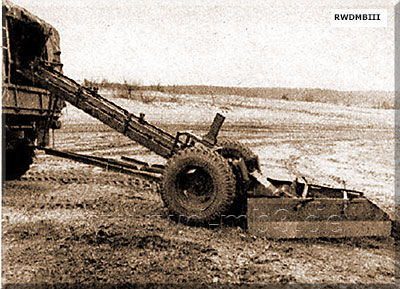

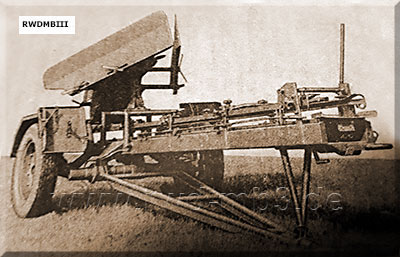

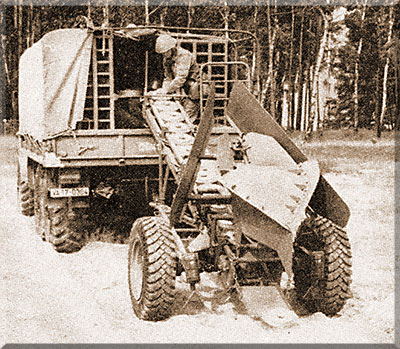

 MLG in Marschlage  MLG in Arbeitslage (Foto: Armeerundschau 10-1984)  offene Verlegung von Panzerminen (Foto: MTH Panzerabwehr) |
Bestimmung: Einachsanhänger zum mechanischen Verlegen von Panzerminen techn. Daten: - speziell vorbereitete Zugmittel mit Minen- schränken: Ural-375D (300 Minen) SPW 152 - Gesamtmasse: 800 kg - Abmessungen Marschlage Länge: 5000 mm Breite: 1830 mm Höhe: 1950 mm - Abmessungen Arbeitslage Länge: 4900/5900 mm Breite: 1830 mm Höhe: 2100 mm - Spurweite: 1610 mm - Bedienung: 3 Mann Leistungsmöglichkeiten: - Verlegeabstand: 4 / 6 m - Verlegezeit 300 Minen offen verlegt: 40 min verdeckt velegt: 30 min Minentypen: - TM46 - TM62 - PT-Mi-Ba III |
In der Zeitschrift "Armeerundschau" 3/1965 wurden in einem Beitrag zum MLG-60 folgende Fotos veröffentlicht
 |  |

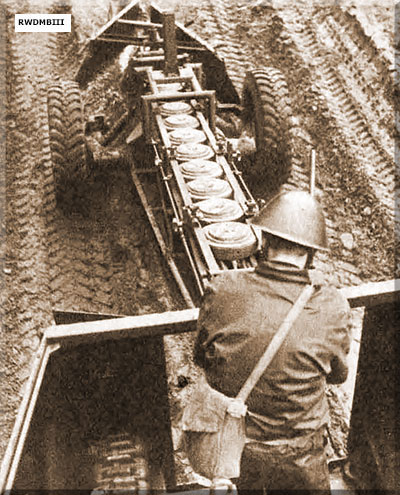

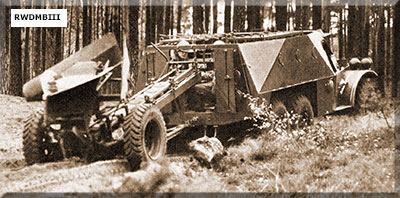

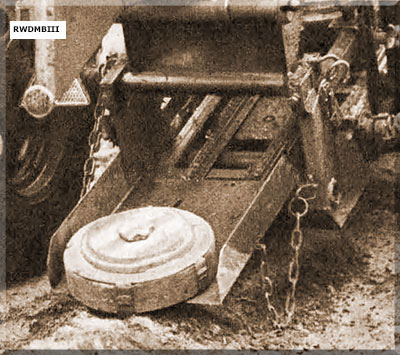

| Der mit dem Minenschrank ausgestatte SPW 152 mit angehängtem MLG | Die Minen gelangen über die Minenrutsche zur Ablege- vorrichtung |
 |  |

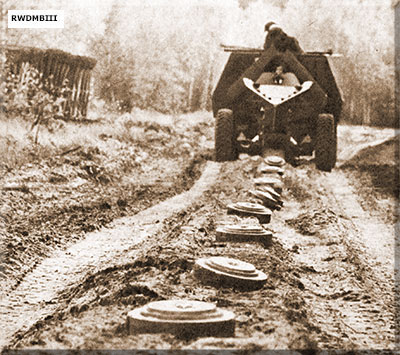

| offene Verlegung von Minen der verlegeabstand kann am MLG eingestellt werden |
offene Verlegung der Pflug mit dem Zuschütter ist hochgeklappt |
 |  |

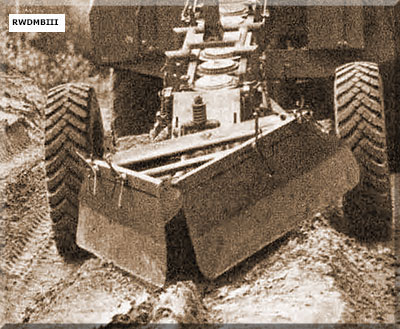

| verdecktes Verlegen der heruntergeklappte Pflug zieht die Furche, der Zuschütter glättet diese wieder |

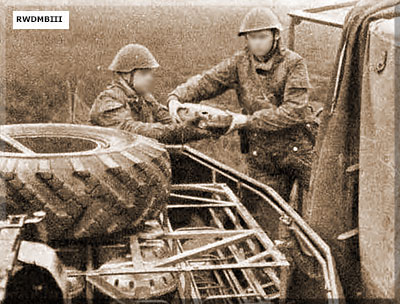

Übernahme von Minen in den Minenschrank |
Quelle: DV 45/24
