Technikkatalog



Markierungsfunkfeuer MRM-48

MRM-48

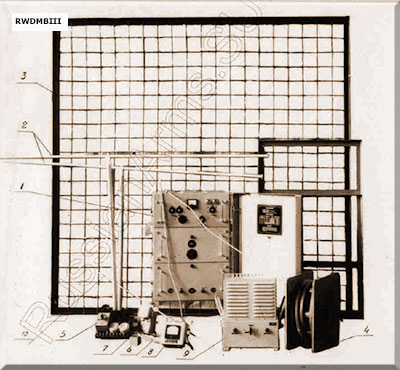

Gerätesatz
  1  Sender
  2  Sendeantenne
  3  Reflektor
  4  Antennenzuleitung
  5  Stromversorgungsblock		   6  Kabel des Kontrollgerätes
  7  Gerät zum Anschalten des Indikators
  8  tragbares Voltmeter
  9  Spannungsstabilisator
10  Antenne des Kontrollgerätes mit Detektor


MRM-48

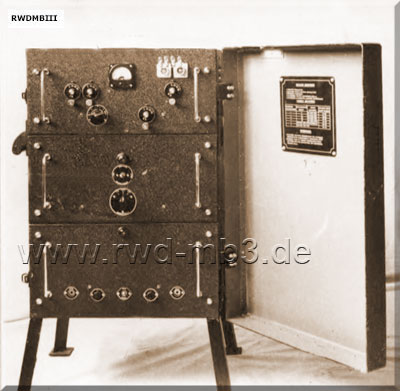

Senderschrank geöffnet; mit den Blöcken (v.o.n.u)
  - HF-Block
  - Modulatorblock
  - Gleichrichterblock

MRM-48

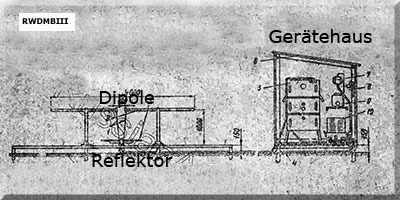

Aufbau des Gerätesatzes		   Bestimmung:
Bestimmung des Überflugmomentes eines Funkmarkierungspunktes
im Flugzeug erfolgt optische und akustische Anzeige
Bestandteil der Funkmarkierungsstelle PAR-8

takt.-techn. Angaben:
- Frequenz: 75 MHz
- Modulationsfrequenz: 3 kHz
- Leistung: 9 .. 15 W
- Reichweite: etwa 2500 m Höhe
- Betriebsarten
   6 Punkte/s
   2 Striche /s
   Dauerton
- Antenne:
   3,92 m Dipol mit Reflektor
   1,3 m Ausstrahlungsanzeiger
- Abmessungen: 580 x 860 x 400 mm
- Masse: 117 kg

Bestand:
- Sender
- Sendeantenne
- Gitter-Reflektor
- Antennenkabel
- Stromversorgungsschrank
- Kabel des Kontrollindikators
- Gehäuse zum Anschließen des Indikators
- tragbares Voltmeter
- Spannungsstabilisator
- Antenne des Kontrollindikators mit Detektor

MRM-48MRM-48

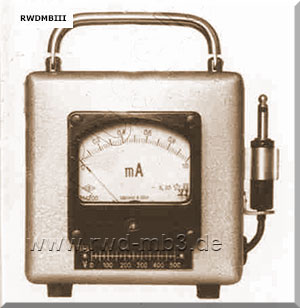

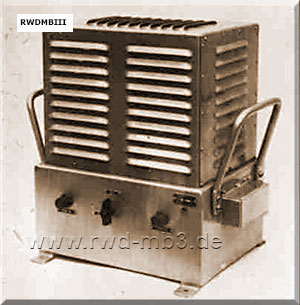

Spannungsstabilisatortragbares Voltmeter

MRM-48

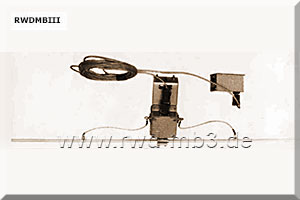

Antenne des Kontrollindikators mit Detektor



Quelle: HB 325/2a; techn. Beschreibung MRM-48 (russ.), Katalog NaT LSK/LV
