Technikkatalog
Funkmeßanlage Mys

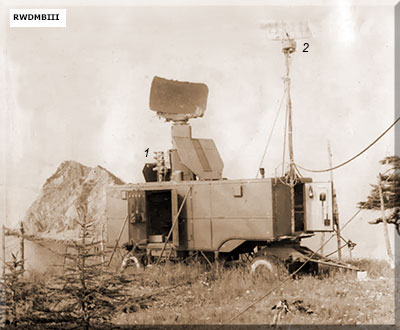

![]() Ansicht in Arbeitslage 1 Antenne der Funkmess-Station 2 Antenne Bizan - Radarerfassungsgerät (in vier Bändern), gewährleisten den vollen Beobachtungsbereich (6x 60°) 3 Antenne der Kennungsanlage "Nickel" 4 Halterung für Antenne der Funkstation R-609 ![]() Einrichtung des Anhängers APM 1 Bedienkonsole 2 Sende- und Empfangsanlage 3 Anlage "Bisan" 4 Kennungsanlage "Nickel" 5 Funkstation R-609 6 Umformer 7 Planschett 8 9 10 Telefone und Vermittlung (?) 11 Stromversorgungstafel (leider waren die anderen Positionen nicht lesbar) ![]() Ansicht beim Ausfahren der Antenne ![]() Marschband ATS mi FM-Station ZIL-157 mit Aggregaten ![]() Gefechtsarbeit am Sichtgerät (Foto: Armeerundschau 12-1984) |
Bestimmung: - Ortung von Überwasserzielen - Bestimmung von Entfernung und Seiten- winkel - Zielanweisung, die auf die Standorte der Feuereinheiten umgerechnet werden kann Datenübermittlung per Funk oder Fernsprech - Kopplung mit Kennanlage Nickel möglich Einsatz im Küstenraketenkomplex 4K87 baugleich mit der stationären Anlage MR10 Einsatz: Küstenbeobachtungsstellen und -artillerie- einheiten techn. Daten (Mys-M): - Sendefrequenz: 9,4 .. 9,654 GHz - Impulsfolgefrequenz: 604/1205 Hz - Impulsdauer: 0,28 µs - Sendeleistung: 1,5 MW - Reichweite: 160 sm - Entfernungsauflösung: 42 m - Antennendrehung Rundumsicht: 6 U/min Sektorbeobachtung: 20 - 300° Handsteuerung - Koordinatenbereiche Entfernung: 256 km Seitenwinkel: 360° - Sendeleistung: 1,5 MW - Polarisation: vertikal - Impulsfolgefrequenz: abhängig vom Entfernungsbereich - Stromversorgung 2 Aggregate ÄSD 20WS/230 oder GAD-30 - Kofferanhänger APM (ähnlich Anhänger der GRS-4) - Höhe Anhänger: 2300 mm - Masse Anhänger: > 14000 kg - Zugmittel: Kofferanhänger: AT-S oder KraZ 214 bzw. Tatra 813 Aggregate: ZIL-157 - Jahr der Eiführung in TBK: 1974 Bestand:
Zubehör: - Funkstation R-609 - Kennungsanlage Nickel - Station Bisan-4G - Telefonvermittlung P-193 - 3 Telefone TA 57 - Radartester GK4-19 oder GK4-31IM - Oszillograf S1-54 - Vielfachmesser AWO-5M - Röhrenprüfgerät L3-3 - Kurbelinduktor M4100/3 - Vielfachmesser C435 |
![]() | ![]() |
Antenne der Funkmess-Station Sichtbarer Strahler und Reflektor, für den Transport zusammengeklappt. Handräder für klappbare Seitenteile und Hauptteil sind sichtbar. In der Säule befinden sich das Drehgelenk, Motor, Drehmelder und der Antennenausrichtungsmechanismus. |
Sender rechts: Hohlleiterübergang zur Antenne und zum Kontroll-Resonator. Daneben Sende-Empfangsumschalter und Mischer des Empfängers. links: Magnetron und Klystron-Abstimmmechanismus. 6 Stellungen (automatische oder manuelle Abstimmung) des Mechanismus. unten: Stromversorgungsblock |
![]() | ![]() |
Stromversorgungs- und Messblock Messgeräte: 110 V =, 110 V 50 Hz, 380 V 50 Hz, 220 V 50 Hz vom Trafo, 220 V 427 Hz vom Wechselrichter. Schalter und Schütze. |
Empfangskonsole ganz oben: Stromversorgung, Messgeräte, Sicherheitseinrichtungen. links: eine genaue Anzeige vom Typ "B", daneben eine Panoramaanzeige mit den Reichweiten: 100, 250, 600 und 1000 Kabel (d.h.: 18,52, 46,3, 111,12 und 185,2 km). Rundsicht, Sektor und manuelle Beobachtung. unten: Netzteile |
Fotos: Witold Sikora veröffentlicht auf www.radar.jgora.pl, russianarms.ru, rcforum.ru
Quelle: A 204/1/353, Beschreibung Mys-M1Ä (russ.), "Signalstellen und was ihnen wurde"
