Technikkatalog

Ortungsgerät Ferromagnetika OGF-L/W

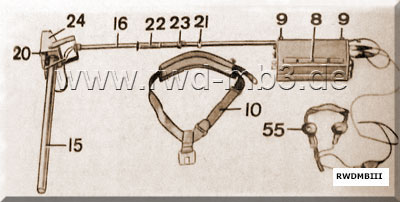

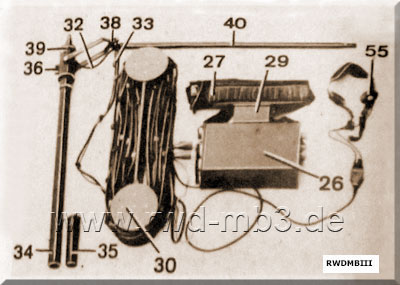

Ortungsgerät OGF-L   8  Elektronikteil L   9  Verschluß 10  Tragegurt L 15  Sonde L 16  Sondentragrohr 20  Grobkompensation L 21  Stellring mit Feststellschraube 22  Tragegriff 23  Bajonettverschluß 24  Sondenkopf L 55  Kopfhörer Ortungsgerät OGF-W 26  Elektronikteil W 27  Tragegurt W 29  Anzeigeinstrument W 30  Haspel 32  Leitung 33  Tragseil 34  Sonde W 35  Zusatzgewicht 36 Grobkompensation W 38  Schloß 39  Sondenkopf W 40  Führungsstange 55  Kopfhörer

Bestimmung: Ortung ferro-magnetischer Gegenstände an Land und im Wasser Varianten: - OGF-L - Einsatzvariante Land    zur Ortung großer Sucobjekte bis 5 m Tiefe - OGF-W - Einsatzvariante Wasser    zur Ortung von Unterwasserhindernissen in    ruhenden Gewässern und zum Aufklären    von Schächten bis 30 m Tiefe techn. Daten: - Meßverfahren: magn. Differenzfeldstärke-    messung - Anzeige  - akustisch (Kopfhörer)  - Meßinstrument - Stromversorgung: 6 V

Quelle: A 052/1/318
