Funkmarkierungsgerätesatz PAR-10

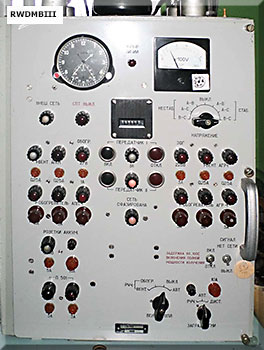

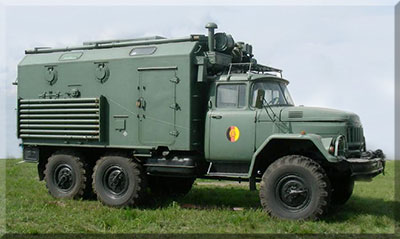

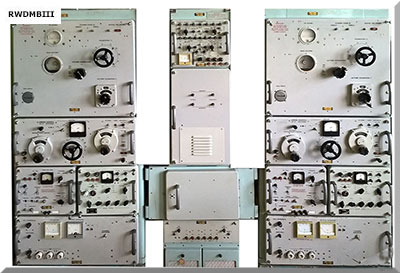

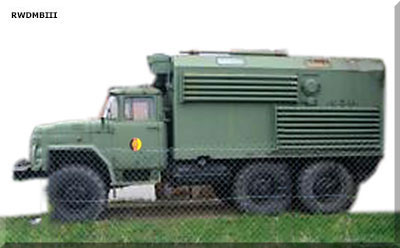

![]() ![]() Außenansichten ![]() rechts und links: Mittelwellensender Gerät P200 Mitte: Automatik- und Steuergestell P300 ![]() Hauptschalttafel P501 ![]() Fernwirksystem "Distanzia-1" ![]() Unterbringung der Geräte im Kofferaufbau |
Bestimmung: Einsatz im Landesystem OSP am Fern- und Nahmarkierungspunkt bzw. zur Markierung von Überflugpunkten bzw. Flugzonen als Platzfunkfeuer - der Sicherstellung der Funknavigation von Luftfahrzeugen, die mit dem Funkkompaß ARK ausgerüstet sind - zur optischen und akustischen Signalisation des Überflugs von markierten Standorten durch Luftfahrzeuge, die mit dem Markie- rungsfunkempfänger MRP ausgerüstet sind; - zur Herstellung einer Simplex-Funkverbin- dung in der Betriebsart A3, vom Flugleiter zumLuftfahrzeug nach dem Arbeitsprinzip "Retranslation" - zur Arbeit als Nachrichtenbetriebsstelle (kleiner Leistung) im UKW-Frequenzbereich - zur Arbeit als Nachrichtenbetriebsstelle (mittlerer Leistung) im Mittelwellenbereich. takt.-techn. Angaben: Gerätesatz - Stromversorgung Netz: 220/380 V, 50 Hz Aggregat: 220 V, 50 Hz - Anschlussleistung: 6 kW - Abmessungen Länge: 7,45 m Breite: 2,70 m Höhe: 3,38 m - Masse: 10,5 t - Besatzung: 5 Personen Ansteuerungssender P200 - Frequenzbereich: 150 .. 1750 kHz - Frequenzraster: 100 Hz - Modulation: 400 / 1200 Hz - Kennungsgeber elektronisch 1-2-3-Buchstabenkennung 2x hintereinander in Zeitintervallen 15..30 oder 60 s - T-Antennen: 5m, 20 m - Sendeleistung Telegrafie: 400 W Telefonie: 200 W - Reichweite mit 20-m-Antenne: 100 .. 400 km 5-m-Antenne: 90 .. 120 km Funkmarkierungssender E615.5 - Festfrequenz: 75 MHz - Leistung regelbar: 0,3 .. 5 W - Modulation: 400 / 1300 / 4000 Hz - Kennung 6 Punkte/s Strich/Punkt-Kombination je 0,5s 2 Striche/s - Stromversorgung: 220 V, 50 Hz - Leistungsaufnahme: 50 W Fernwirksystem Distanzija-1 - Stromversorgung: 220 V, 50 Hz - Masse: 200 kg - Übertragung: redundanter zyklischer Code - Modulationsart: FM - Übertragungsgeschw.: 50 .. 1200 Bd Hauptteile: - ZIL-131 mit Koffer K6.131 aufgeteilt in 2 Sektionen Geräteabteil, Aggregateabteil - 2 Mittelwellensender (Gerät P200) davon 1 Reserve P 201: Antennenanpassung auf Betriebs- frequenz P 202: Anpassung Widerstand Antennen- Leistungsverstärker P 203: Modulator und Leistungsverstärker P 204:Stromversorgung der Verstärkerend- stufen und der Automatisierungsgeräte des P203 P 205: HF-Generator - Markierungsfunkfeuer E615.5 (MRM-70) - Mittelwellen-Empfänger R-880M2 - UKW-Empfänger R-809M2 - Automatik- und Steuergestell (Gerät P300) - Fernwirksystem "Distanzia-1" mit Dispatcherhalbkomplex DP Ausführungshalbkomplex IP-2 - Schalttafel (RSh) - Stabilisator der Netzverteilung - Lüftungs- und Heizungssystem 015 - Filterventilationsanlage FWUA - Fernschalttafel - EWZ - Messgerätesatz Oszillograf S1-67 Frequenzzähler Tsch3-36 Universalvoltmeter WU - autonome Stromversorgungen 2 Aggregate AB-4-230/M1 Umformer ALA-3,5MB2 Akkumulatoren 10KNB-60M - Antennenanlage |

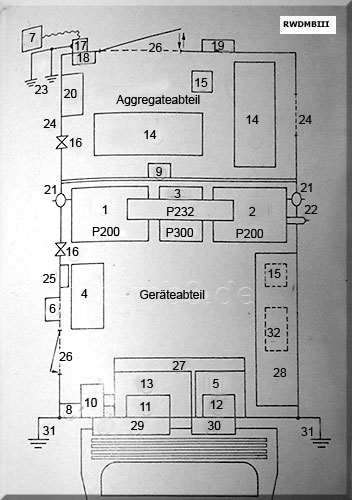

1 Sender P200 2 Sender P200 3 Automatik- und Steuergestell P300 4 Stabilisator 5 Hauptschalttafel P501 6 Kabeleinfürhrungstafel P502 7 absetzbare Anschalttafel P503 8 Steuer- und Signalisationsblock der Feuerlöschanlage P504 9 Anschalttafel 10 Funkmarkierungssender E615.5 11 Funkgerät R-809M2 12 Funkempfänger R-880M 13 Ausführungshalbkomplex IP-2 14 2 Aggregate AB-4 15 Elektroheizgerät 16 Ventilatoren |
17 Anschluss für Kraftstromeinspeisung und Schutzerde 18 Anschlusstafel für den Betrieb der Akkumulatoren 19 Ersatzrad 20 Schaltafel für Schutzautomatik 21 Durchführungsisolatoren für Gegengewicht 22 Durchführungsisolator für Antenne 23 Schutzerde 24 Lüftungsklappen für Aggregatebetrieb 25 Spannungswahlschalter für Stabilisator 26 Türen 27 EWZ-Schrank 28 Liegen 29 Dieselheiz- und Ventilationsanlage 30 Filterventilationsanlage 31 Betriebserde 32 Messgerätesatz |
