Technikkatalog
Hand- und Selbststeueranlage PITON 211

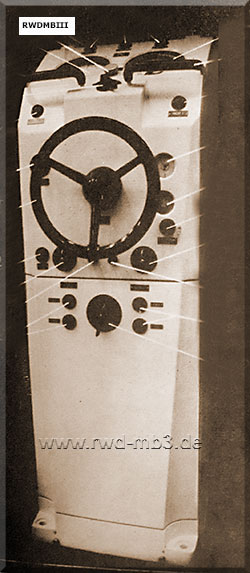

![]() Steuerpult PU |
Bestimmung: Die Anlage PITON ist ein Bestandteil des Kurssteuersystems des Schiffes zum automatischen Kurshalten bei Fahrt ab 5 sm/h und bei beliebigem Wetter. Außerdem wird die Ausführung beliebiger Manöver ermöglicht. techn. Daten: - Betriebsarten AUTOMAT (Selbststeuer) FOLGESTEUERUNG (Wegsteuerung) EINFACHE STEUERUNG (Zeitsteuerung) RUDERTELEGRAF (Notvariante) HANDSTEUERUNG (Notvariante) - Stromversorgung: 127 V, 50 Hz - Hersteller: UdSSR Nutzung auf Projekten: 1159 Anlagenumfang: - Steuerpult PU - Stelleinheiten IM - Stellungsgeber RD - Steuerpultumschalter 10PP - Sicherungs- und Verteilerkasten - Kontrollempfänger Zweizeigerkontrollempfänger Einzeigerkontrollempfänger Klingel ZWP 127 - Dokumentation - EWZ |
![]() | ![]() |

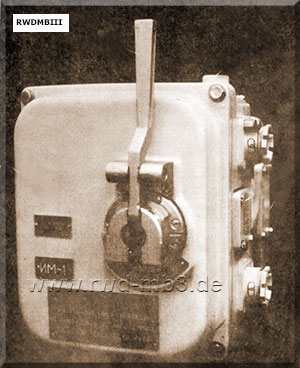

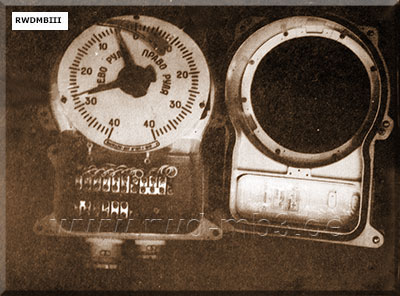

Stelleinheit IM1 | Kontrollempfänger PK/PS |
Quelle: K 293/3/002, A 201/1/120
