Nahnavigationssystem RSBN-4N

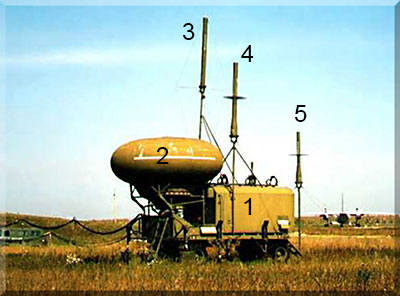

![]() 1 Aufbau K66-U1D 2 Antenne AZ-003 3 Antenne AK-004 4 Antenne AK-002 5 Antenne AK-001 |
Bestimmung: automatische Bestimmung von Navigationsparameter - kontinuierliche Bestimmung der Position des Flugzeugs durch Angabe der aktuellen Koordinaten: Schrägentfernung und Azimut relativ zum Bodenfunkfeuer - automatische Ansteuerung des Luftfahrzeugs zu einem vorbestimmten Punkt innerhalb der Reichweite des RSBN - Bodenkontrolle der Flugzeugbewegungen, Betrieb mit der Bake techn. Daten: - Basisfahrzeug: 2-achsiges Spezialfahrgstell mit Aufbau K66-U1D - Stromversorgung 2x Aggregate AD-30-T230-Tsch400 1x Umformer WPL-30 |
Quelle: Lehrmateruial zum RSBN-4
