Abschußanlage für Signale für chemischen Alarm SChT 40

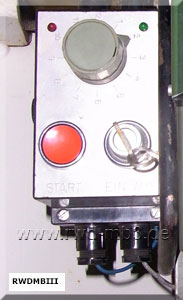

 2 - Unterbringung der Abschußanlage am SPW 40P2Ch  Bedienpult der Abschußanlage |
Bestimmung: Abschuß der SChT 40 (40-mm-Handleuchtzeichen Pfeifton - 5-rot) Bestand: - 2 Abschußvorrichtungen - Bedienpult - Kabelverbindungen techn. Daten SChT 40: - Masse: 400 g - Länge: 310 mm - Durchmesser: 41 mm - Brennzeit Stern: 6 +/- 2 s Pfeifton: 10 +/- 2 s - Ausstoßhöhe: > 200 m - Beobachtungsentfernung Tag: 800 m Bacht: 1500 m |
 |  |

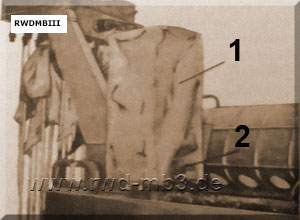

| Abschußvorrichtung in Marschlage 1 Schutzhaube 2 Befestigungsschnur |

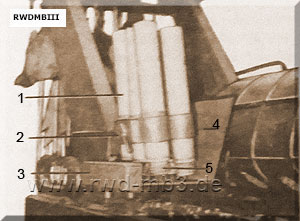

Abschußvorrichtung in Gefechtslage 1 SChT 40 2 Spannvorrichtung 3 Schutzklappe für Polklemmen 4 Abweiserblech 5 elekrtrische Zuleitung |
