Technikkatalog
Echolotanlage SP 4301

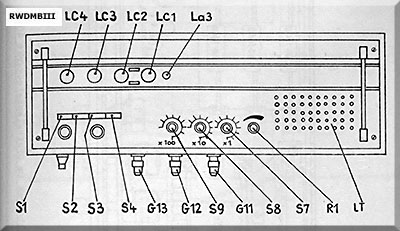

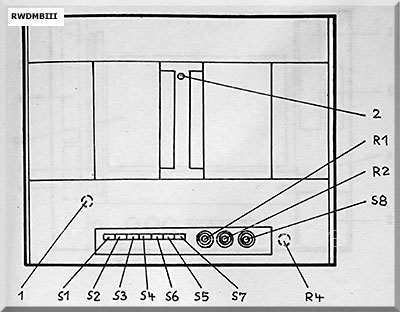

![]() Digitalanzeigegerät 4041 ![]() Schreibblock 4311 |
Bestimmung: Navigationsecholotanlage zur laufende Registrierung und in Verbindung mit dem Digitalanzeigegerät 4041 der Anzeige der Wassertiefen Einsatz auf Kampf- und Hilfsschiffen techn. Daten: - Messbereich: 1 .. 1100 m - kleinste messbate Tiefe: 1m - Ausgabe Digitaltiefenanzeiger Schreibgerät - Sender Frequenz: 31,5 kHz Leistung: 800 W - Schwinger: Magnetostriktionsschwinger - Stromversorgung: 127/220 V, 50/60 Hz 24 V = über Umformer 110/220 V = über Umformer - Hersteller: Radmor Gdynia, VR Polen Nutzung auf Projekten: 133.1, 602, 162, 1545 Bestand: - Schreibgerät 4311 - Schwinger 421/1 - Digitalanzeigegerät 4041/2 - Speisespannungsregler 403.20 - Kabeldose 4391 - rotierender Umformer PCPG 12c/M 110V = -> 240V ~ - rotierender Umformer PCPG 12c/M 220V = -> 240V ~ - EWZ |
Quelle: K 293/3/002, A 201/1/313
