Technikkatalog



Kennungsgerät 73E6 (NRZ-2P)

73E6 73E6

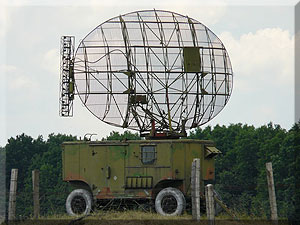

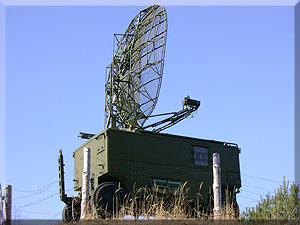

Gesamtansicht  (Fotos: www.russianarms.ru)
links die Strahlerzeile der Kompensationsantenne
hinter dem Reflektor die Antennen zur Unterdrückung der hinteren Nebenkeulen		   Bestimmung:
Kennungsgerät großer Leistung für Funkmessgeräte Oborona und Kabina K-66

technische Daten:
- Arbeitsprinzip: Parol
- Basisfahrzeug:
   Unterbringung des Gerätes in einem Anhänger 702
   Die Kabine ist in 2 Sektionen aufgeteilt:
   - Gerätesektion
   - Ventilatorsektion
- Masse
   mit PSTsch-15K: 6700 kg
   ohne PSTsch-15K: 6160 kg
- Abmessungen
   Länge (Arbeitslage): 6675 mm
   Breite: 2370 mm
   Höhe: 2370 mm
- Stromversorgung: extern
   Umformer PSTsch-15K

Zubehör:
- Feldfernsprecher TA-57
- Oszillograf S1-77
- Röhrenvoltmeter W7-36

73E6 73E6

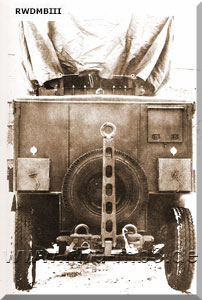

Gerät in MarschlageAufteilung des Anhängers
  1  Gestell für die Apparatur
  2  Verteiler Kühlluft
  3  Lüftungsluke
  4  Luftkanal
  5  Aerodynamischer Schalter		   6  Ventilator
  7  Lüftungsklappe mit Filter
  8  Ventilatorsektion
  9  Luftaustrittsluke



Quelle: Techn. Beschreibung (russ.)
