Technikkatalog
Funkmeßanlage Don

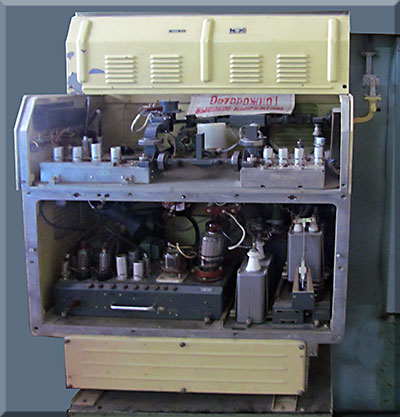

 Gerätesatz  Gerät P Sender-Empfänger (geöffnet) |

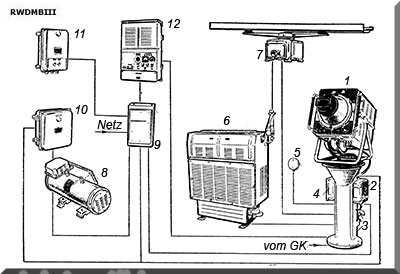

Bestimmung: Navigationsradar Einsatz z.B. KSS Projekt 50, auch als Ersatz für die FM-Anlage "Neptun" techn. Daten: - Sendefrequenz: 3,2 cm - Impulsleistung: 85 kW - Sendeimpulse (Impulsdauer/Folgefrequenz): 0,12 µs / 3200 Hz 0,5 µs / 1600 Hz 1 µs / 800 Hz - Magnetron: MI-55 - Richtdiagramm horizontal: 1,1° vertikal: 20° - Antennendrehung: 11 - 16 U/min - Reichweite: max. 20 - 25 km - Jahr der Einführung: 1957 - Hersteller: UdSSR Bestand: - 1 Gerät I Anzeigeeinrichtung - 2 Fernsteuerung Typ DKU-100 - 3 Verbindungskasten Ja-1 - 4 Steuerblock Typ BU-102 - 5 Motorschutzschalter Antennendrehung - 6 Gerät P Sender-Empfänger - 7 Gerät A Antenneneinrichtung - 8 Motorgenerator Typ ALA - 9 Verbindungskasten Ja-2 - 10 Kompensationsblock und Spannungsregler Typ BKR-122 - 11 Magnetanlasser Typ DPT - 12 Gerät W Gleichrichter - Messgeräte Vielfachmessgerät AWO-5 Oszillograf S1-5 Megaohmmeter M-1101 - EWZ |
  |
 |

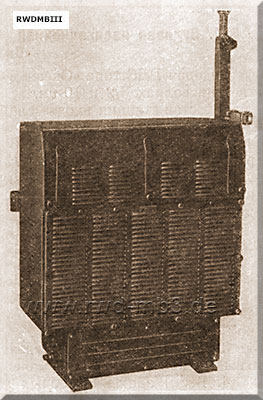

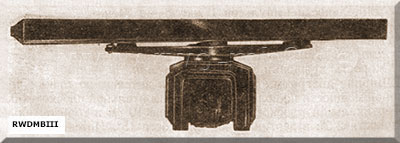

| Sichtgerät, Sender-Empfänger, geschlossen | Antennenanlage |
Quelle: techn. Beschr. (russ.)
