Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Automatisiertes Führungsfahrzeug Chef Raketentruppen und Artillerie MP-24M

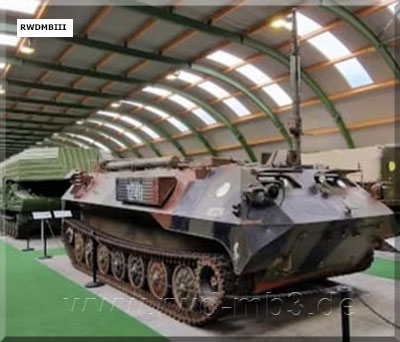

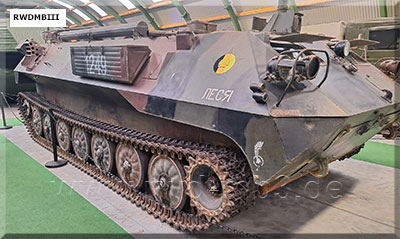

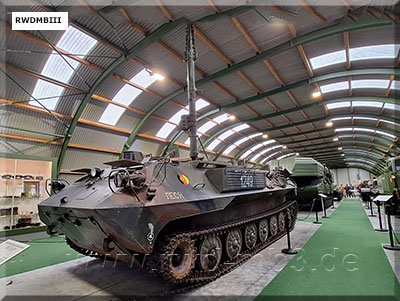

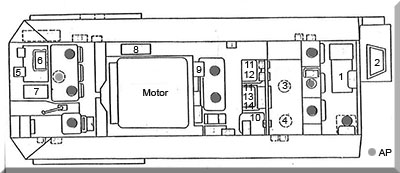

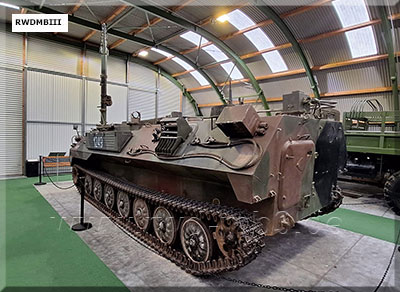

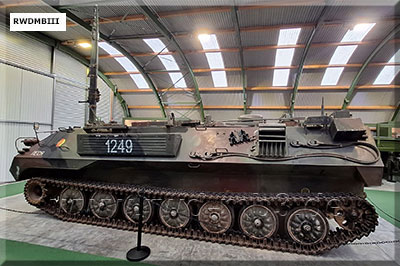

Gesamtansicht Fahrzeug aus dem Bestand der polnischen Armee, da die Fahrzeuge der NVA an die UdSSR zurückgegeben wurden Unterbringung wesentlicher Bestandteile AP  Arbeitsplätze   1  Rechner   2  Aggregat   3  Visier   4  Entfernungsmesser   5  Display   6  Tastatur   7  Navigationseinrichtung   8  Akkumulator   9  Sprachschlüsselgerät 10  Drucker 11  R-111 12  R-159 13  R-134 14  R-173

Bestimmung: Führungsfahrzeug des Chefs Raketentruppen und Artillerie der MSD/PD als Bestandteil des AFFS der Landstreitkräfte 9S743 techn. Daten: - Basisfahrzeug: MT-LBu - Abmessungen    Länge: 7792 mm    Breite: 2970 mm    Höhe: 2300 mm Bestand (nicht vollständig): - Sprachschlüsselgerät T-219M - Datenübertragungsgerät T-244 - Laserentfernungsmesser DAK-2 (1D11) - Entfernungsmesser DSP-30 - Richtkreis PAB-2 - Visier WOP-7 - Rechner 1W57 - Alpha-numerischer Drucker AZPU-64-6 - Koordinatenlesegerät - Tastatur - Kommandoeingabepult - 2 alpha-numerische Displays - 2 Funkgeräte R-1113 - Panzerfunkgerät R-173 - Funkgerät R-134 - Funkgerät R-159 - Aggregat 27V / 8kW - Umformer - Nachtsichtgerät PNW-57 - Navigationseinrichtung TNA-3 - Teleskopmast 6 m - Bordsprechanlage: Ja-G1-600.000

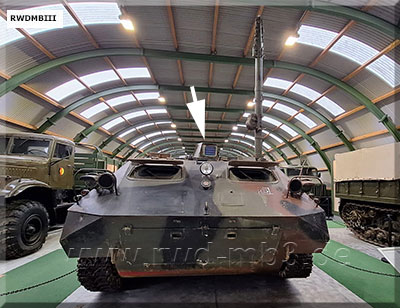

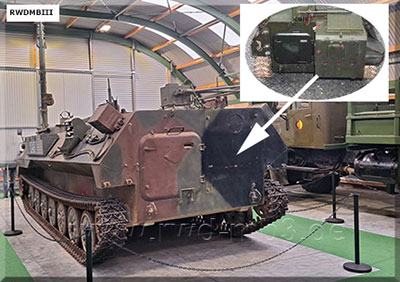

gut sichtbar die Optik des Laserentfernungsmessers	das am Heck befindliche SV-Aggregat fehlt an dem Fahrzeug in der Ausstellung, das kleine Foto soll es verdeutlichen

Quelle: A 051/1/134, nva-forum.de; Fotos aufgenommen im "NVA-Museum Rügen"
