Technikkatalog

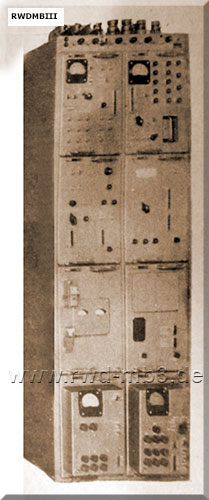

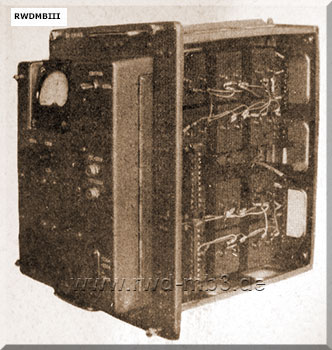

Schrank SM-M
 |
Bestimmung: Bestandteil der Apparaturen ASPD-1, APN-1, APN-1M im System WOSDUCH-1 und RL-30-1M Steuerung der Sichtgeräte vom Typ SWEZDA und STRELA-W mit dem Ziel einer kombinierten Darstellung sowohll der Primärlage von den FM-Stationen als auch der Sekundärlage techn. Daten: - Stromversorgung: 220 V, 50 Hz - Abmessungen: 1817 x 571 x 507 mm - Masse: 175 kg Bestandteile: - Block GR: Auslenkgenerator - Block BSM-1M: Block des Servomechanismus - Block SGM-M: Synchronisationsgenerator - Block SM-M: Koordinatenmischer - Block GZ: Zeichengenerator - Block US: Servomotorverstärker - Block BK-2: SV-Block - Block BA-2: SV-Block |
 |  |

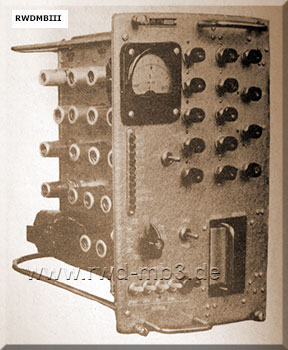

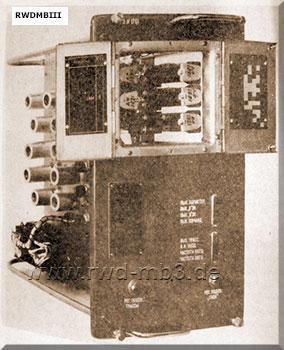

| Block GR | Block BSM-1M |
 |  |

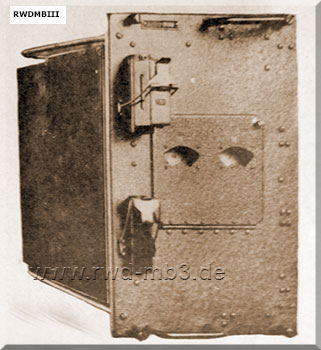

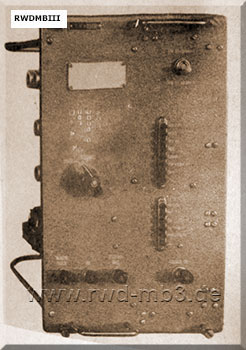

| Block US | Block SM-M |
 |  |

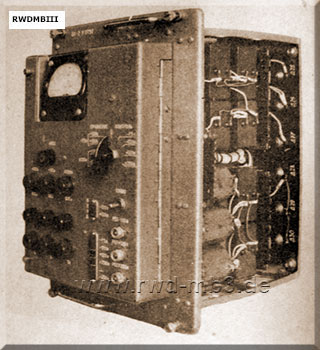

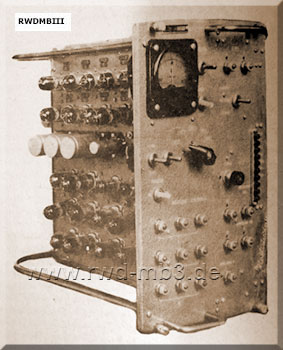

| Block SG-M | Block GZ |
 |  |

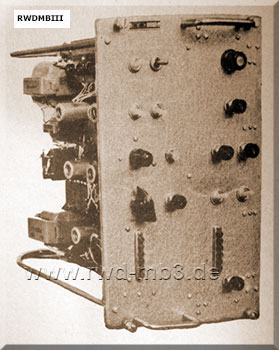

| Block BK-2 | Block BA-2 |
Quelle: A 103/1/213
