Technikkatalog

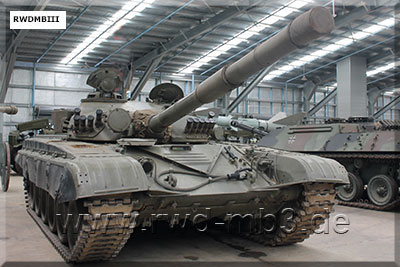

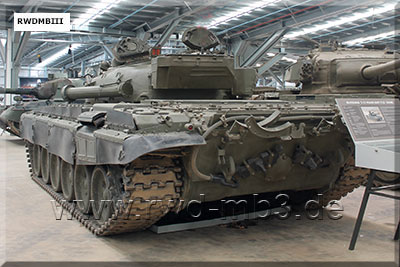

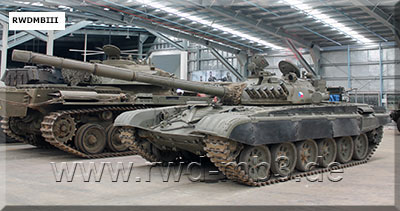

Mittlerer Panzer T-72M
   |
Bestimmung: Kampfpanzer techn. Daten: - Besatzung: 3 Personen - Gefechtsmasse: 41,5 t - Abmessungen Länge (Kanone nach vorn): 9,53 m Breite: 3,59 m Höhe (ohne Fla-MG): 2,19 m Ausrüstung: • Bewaffnung - 125-mm-Kanone 2A46 mit Stabilisator 2Ä48 - Fla-MG NSWT - Pz-MG PKT • Ziel- und Beobachtungsgeräte - Beobachtungsgerät TKN-3 mit IR-Scheinwerfer OU-3GK(M) - 2 Winkelspiegel TNPO-160 - 5 Winkelspiegel TNPA-65 - 1 Winkelspiegel TNP-165A - 1 Winkelspiegel TNPO-168W oder Nachtsichtgerät TWNE-4PA - Zielfernrohr-Entfernungsmesser TPD-K1 - 1 IR-Zielfernrohr TPN-1-49-23 mit IR-Scheinwerfer L-2AG(M) • Funkausrüstung - 1 Funkgerät R-123M - 1 Bordsprechanlage R-124 • sonstiges - Kernstrahlungs- und chemisches Aufklärungsgerät GO-27 - Kurszeiger GPK-59 - 81-mm-Nebelgranatenverschuss- anlage 902A |

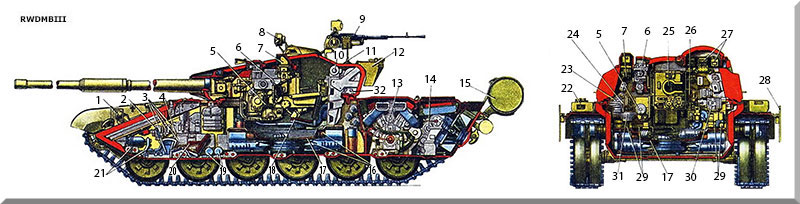

| 1 IR-Scheinwerfer FG-125 des Mechanikers/Fahrers 2 Lenkhebel 3 Apparatur der KW-Schutzanlage 4 Schalthebel 5 Hebemechanismus der Kanone 6 Zielfernrohr-Entfernungsmesser TPD mit Ladersteuerung 7 IR-Zielfernrohr TPN-1-49-23 8 IR-Scheinwerfer des Beobachtungsgerätes TKN-3 9 Fla-MG NSWT 10 Hebemechnismus der Kassetten 11 Antenneneingang 12 Kiste für UF-Ausrüstung, Entgiftungsgerät, Zubehör 13 Motor 14 Gebläse 15 Rollreifen-Fass 200 l Treibstoff 16 Munitionskassette im Ladekarusell |
17 drehbarer Transporter 18 Platz des Richtschützen 19 Gerätes des chemischen Schutzes 20 Platz des Mechanikers/Fahrers 21 Antrieb der Bremse 22 EWZ 23 Handantrieb des Turmes 24 Seitenwinkelanzeiger 25 Verschluss 26 Pz-MG PKT 27 Beobachtungsgerät des Kommandeurs TKN-3 28 Seitenschürze 29 Magazin des MG PKT 30 Funkstatio R-123M 31 hydraulischer Turmantrieb 32 Zuführereinrichtung |
 |  |

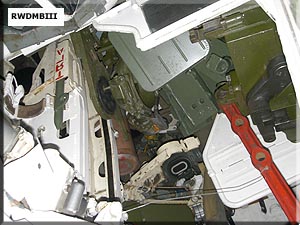

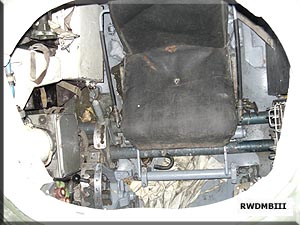

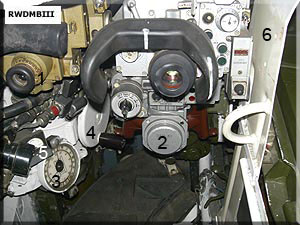

| Platz des Richtschützen 1 IR-Zielfernrohr TPN-1 2 Zielfernrohr-Entfernungsmesser TPD-K1 3 Seitenwinkelanzeiger 4 Handantrieb Turm 5 Indikator 6 Trennwand zur Kanone | Blick vom Platz des Kommandanten zum Platz des Richtschützen |
 |  |

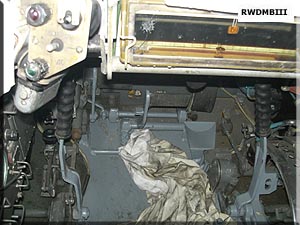

| Platz des Panzerfahrers | |
 |  |

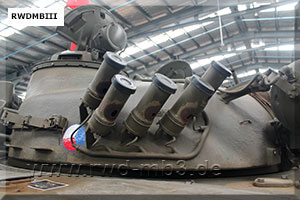

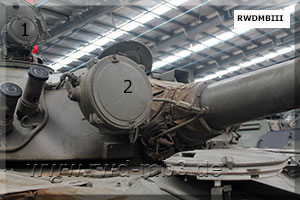

| Nebelverschussanlage | 1 IR-Scheinwerfer OU-3GK(M) 2 IR-Scheinwerfer L-2AG(M)/FG-125 |
Quelle: K 051/3/001, kotsch88.de
Fotos aufgenommen im "Australian ARMOUR & ARTILLERY Museum"
