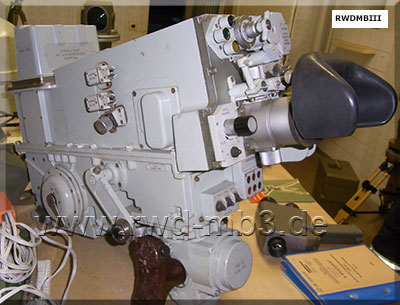

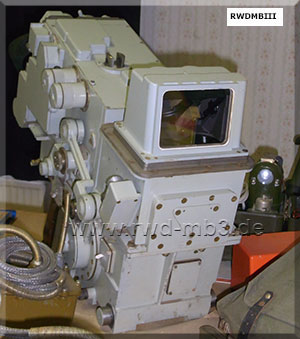

Zielfernrohr-Entfernungsmesser TPD-K1

| Bestimmung: Kombination aus Zielfernrohr mit vertikaler Blickfeldstabilisierung und einem Laserentfernungsmesser Nutzung im Panzers T-72 techn. Daten: - Entfernungsmess-Bereich: 500 .. 3990 m - Bereich des efektiven Schießens auf bewegliche Ziele: 1800 m - Visierschussweite max. UK-Granate: 4000 m HL-Granate: 4000 m SplSp-Granate: 5000 m Pz-MG: 1800 m - Vergrößerung: 8 fach - Blickfeld: 9° - Beobachtungsbereich (vertikal): -15° .. +25° - Entfernungsmessfehler: 10 m - Stromversorgung: 27 V = - Abmessungen Länge: 705 mm Breite: 300 mm Höhe: 500 mm - Masse ZF-EM: 61,6 kg Entfernungseinstellblock BWD: 4,5 kg SV-Block BP: 3 kg Elektroblock: 4,2 kg |
 |  |
 |

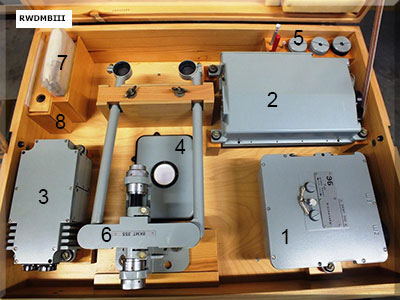

Zubehörsatz 1 Elektro-Block 2 Entfernungseinstellblock BWD 3 SV-Block BP 4 Trockenpatronen (flach) 5 Beleuchtung, Trockenpatronen, Schraubendreher 6 Parallelogramm 7 Schutzglas 8 Sicherungen, Lampe, Putzlappen |
Quelle: www.arms-expo.ru; K 051/3/001
Fotos: "NVA Ausstellung Harnekop e.V."
