Luft-Luft-Rakete R-60M

R-60

R-60
  Bestimmung:
gelenkte Luft-Luft-Rakete mit IR-Kopf für geringe Entfernungen

techn. Daten:
- Länge: 2,10 m
- Rumpfdurchmesser: 120 mm
- Flügelspannweite: 390 mm
- Masse: 43,5 kg
- Antrieb: Feststofftriebwerk
- Masse Gefechtsteil: 3,5 kg
- Zünder: Funk-Annäherungs-
   und Aufschlagszünder
- Startentfernung max.: 8 km
- Reichweite: 12 km
- Zielgeschw. max: 2500 km/h
- Lenksystem: Infratrot passiv
- Lenkmethode: proportionale Annäherung
- Startanlage an Flugzeugen
   Su-17, Su-24, MiG-21
   MiG-23, MiG-27, MiG-29

In Pinnow wurden 2650 Stück entsorgt.

Nummernverzeichnis: 30 85 00
   (Erzeugnis 62K)

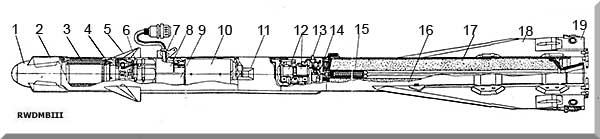

Aufbau:
R-60
  1  Abdeckung Zielsuchlenkkopf
  2  Destabilisator
  3  Gefechtsteil
  4  Sicherheits- und Zündeinrichtung
  5  Ruder
  6  Ruderantriebe
  7  Bordkabel
  8  Automatikblock
  9  Steuerblock
10  Autopilot
11  Funkannäherungsünder
12  Turbogenerator
13  Geber
14  Gasgenerator
15  Zündvorrichtung
16  Feststofftriebwerk
17  Treibstoff
18  Flügel mit Stabilisatoren
19  aufziehbarer Kreisel für Stabilisatoren

R-60

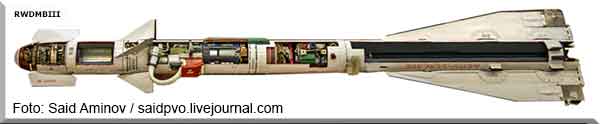

Schnittmodell


R-60R-60

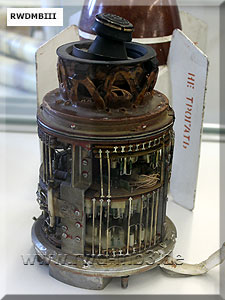

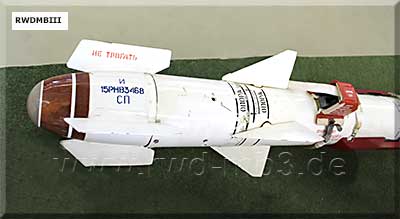

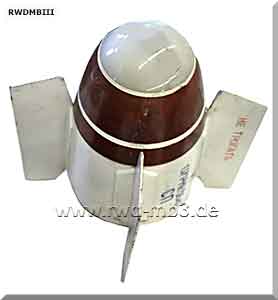

Infratrotzielsuchkopf ohne AbdeckhaubeAbdeckung des IR-Kopfes mit Destabilisatoren

R-60

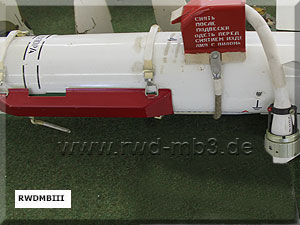

Abdeckung der Funkzünder und Bordkabel

R-60R-60

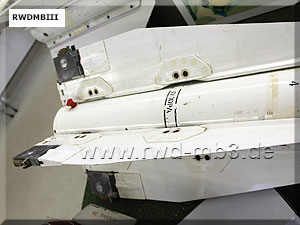

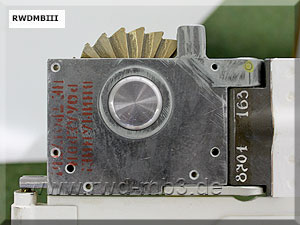

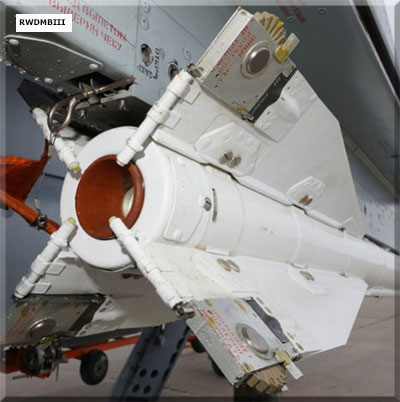

Flügel mit Stabilisatorendie Stabilisatoren werden durch Kreiselmotore
gesteuert, die beim Start der Rakete durch den
Luftstrom in Rotation versetzt werden

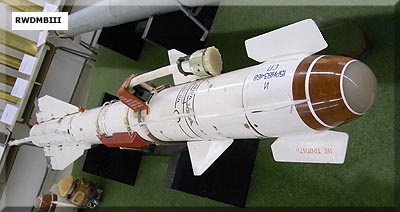

Fotos aufgenommen in Telefon- und Raketenmuseum der Gemeinde Pinnow
