Technikkatalog



Luftbildkamera AFA-BAF/21S / AFA-BAF/40R

AFA-BA-F/21C

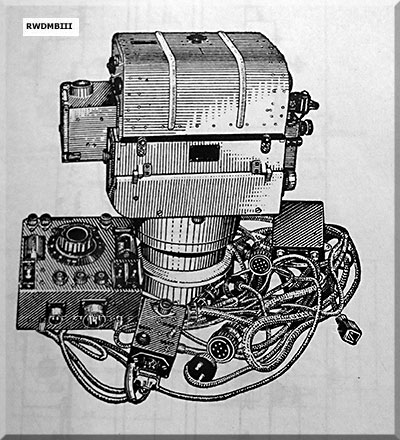

Gerätesatz
  Bestimmung:
vollautomatische Luftbildkamera mit Fernsteuerung von einem Kommandogerät
Nutzung für Bildaufklärung, Fotobombenwurf und fotografische Kontrolle der Ergebnisse des Bombenwurfs

techn. Daten:
- Objektiv
   21S: OF-233
   40R: Teleobjektiv TE-17
- Brennweite
   21S: 21 cm
   40R: 40 cm
- Aufnahmemodus:
   Einzelaufnahme
   Serienaufnahme 4, 8, 16
- Bildformat: 13 x 18 cm
- Anzahl der Aufnahmen: 200
- Filmabmaße: 19 x 2850 cm
- Stromversorgung: 27 V

Hauptteile:
- Kamerateil
- konischer teil
- 2 Verschlüsse
- Kassette
- Kommandogerät
- Gerätekabel
- Zusatzkabel

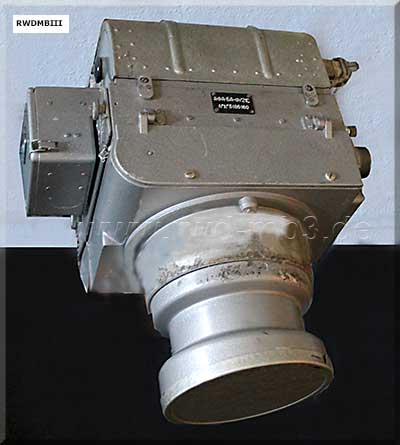

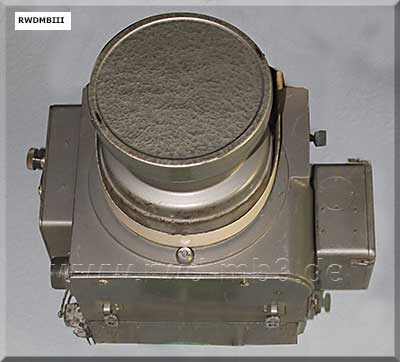

AFA-BAF/21SAFA-BAF/21S



Quelle: DV-450/5, www.ostron.de, urban2080.ru, www.photohistory.ru
Fotos aufgenommen im Luftfahrtmuseum Finowfurt>
