Luft-Boden-Rakete Ch-25ML

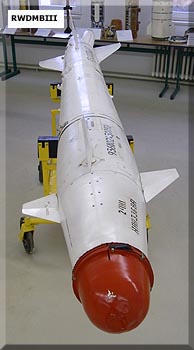

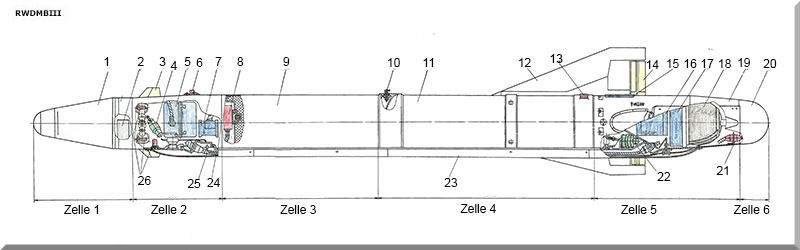

 Ansicht der Rakete (mit Abdeckung des Selbstlenkkopfes) Aufbau: 1 Selbstlenkkopf 24N1 2 Verzögerungsblock BZ-71 3 Ruder 4 Rudermaschine PG-11 5 Steuerblock BU-42-02 6 Sicherheitsmechanismus PM-71 7 Block zum Formieren der Steuerkommandos BFKU-89 8 Sicherheits- und Zündeinrichtung I-255 9 Gefechtsteil F-27 / F-27M 10 vordere Führung 11 Triebwerk RDTT-324 12 Flügel 13 hintere Führung 14 Stabilsiator 15 Steckerblock mit Anschluss OSch-4 16 Ampullenbatterie AB-447 17 Stromversorgungsblock BP-71 18 Pneumoblock 19 Abdeckung 20 Abdeckung 21 Sicherheitsstecker 22 Ruderantrieb PG-10 23 Abdeckung 24 Rohrleitung 25 Kabelbaum 26 Kontaktgeber B-24 |
Bestimmung: Rakete zum Einsatz gegen gepanzerte und verbunkerte Bodenziele mit halbaktivem Laser-Zielsuchlenkkopf 24N1 techn. Daten: - Abmessungen Länge: 3705 mm Rumpfdurchmesser: 275 mm Flügelspannweite: 755 mm - Startgewicht: 299 kg - Fluggeschwindigkeit max.: 870 m/s durchschn.: 450 m/s - Reichweite: 10 km - Zeit des gelenkten Fluges: 90 s - Lastvielfaches: 10 G - Gefechtsteil: Splittersprengkopf Masse: 86 kg Typ: F-27M - Zünder: Aufschlagzünder - Lenksystem: Laser passiv - Triebwerk: 1-Stufen-Feststoff - Startanlage an Flugzeugen SU-17, SU-22, Su-24 MiG-27 Bordausrüstung: - Ampullenbatterie AB-447 - Stromversorgungsblock BP-71 - Steuersystem der Rakete SUR-17 mit Steuerblock BU-42-02 Block zum Formieren der Steuerkommandos BFKU-89 Ruderantrieb PG-10 - Gefechtsteil F-27 / F-27M - Kontaktzünder KWU - System der Kontaktgeber SKD-24 - Pyropatrone des Triebwerkes DP4-1b - Pyropatrone des Pneumoblockes DP4-3 - halbaktiver Selbstlenkkopf 24N1 - Triebwerk RDTT-324 - Sicherheits- und Zündeinrichtung I-255 Nummernverzeichnis: 30 77 00 (Erzeugnis 713) |
Aufbau der Rakete
 |

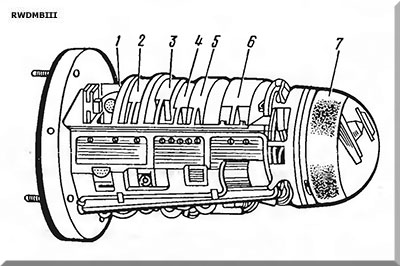

1 Stromversorgungsblock 2 Leistungsverstärker 3 Verstärker des Winkelgebers 4 Block für Analyse und Kommandos 5 Logikblock 6 Impulsverstärker 7 Kreiselkoordinator |

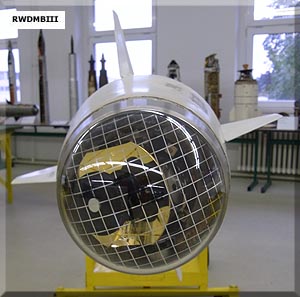

| Aufbau des Selbstlenkkopfes | |
 |  |

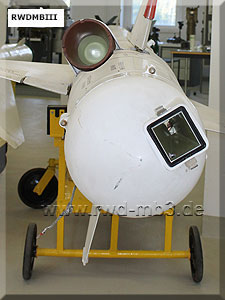

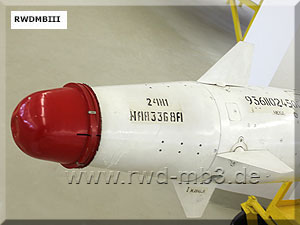

| Selbstlenkkopf | Selbstlenkkopf mit Schutzkappe und Ruder |
 |  |

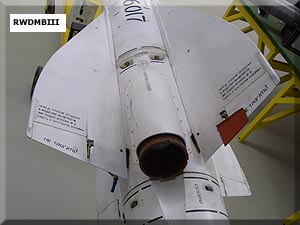

| Stabilisatoren und Düse des Triebwerkes | Heckansicht |
 |  |

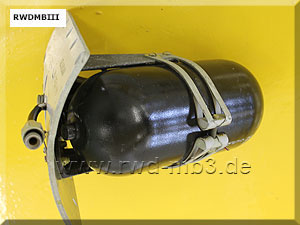

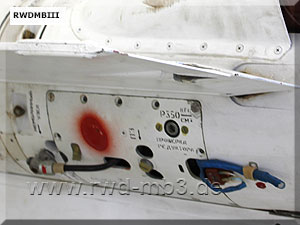

| Luke mit Anschluss zur Druckluftbetankung | Druckluftbehälter |
 |  |
| Rudermaschine | Kreisel |
Fotos aufgenommen in Telefon- und Raketenmuseum der Gemeinde Pinnow; Quelle: techn. Beschreibung (russ.)
