Technikkatalog
Kreiselkompassanlage GIRIA MK

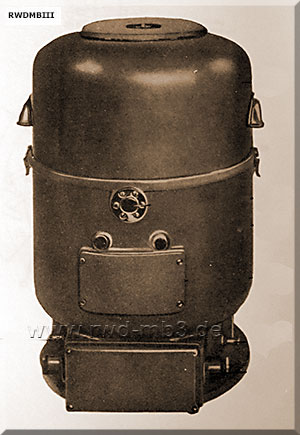

 Mutterkompass 1GK  Übertragungsgerät 3M |
Bestimmung: wassergekühlte Kreiselkompassanlage zur Messung und Anzeige des rechtsweisenden Kurses des Schiffes und schwimmender Anlagen Übertragung der Anzeige auf Tochteranzeigegeräte und solche Geräte, für deren Betrieb Kursanzeigen erforderlich sind techn. Daten: - Messbereich: 0 .. 360° - Stromversorgung: AMG-202A: 3x 380V, 50 Hz -> 3x 120V, 500 Hz AMG-202B: 3x 220V, 50 Hz -> 3x 120V, 500 Hz AMG-10MA: 220V = -> 3x 120V, 500 Hz AMG-10MB: 110V =, 50 Hz -> 3x 120V, 500 Hz - Hersteller: UdSSR Nutzung auf Projekten: 205, USEDOM Zusammenarbeit mit: MR 101, MR 104,AP 3, Samschit A 221 / A 222, MES-Anlagen Bestand: - Mutterkompass 1GK - Übertragungsgerät 3M - Magnetverstärker 8M - Umwälzpumpe 12M - 2x Sicherungskasten 15M - EWZ 25M - projektabhängig Tochterkomasse 19M Tochterkompass 19K Peilsäule 20K Halterung 21K Tochterkompass 33K kardanische Halterung 35K Steuertochter 38G Steuertochter mit Wandarm 38K |
 |  |

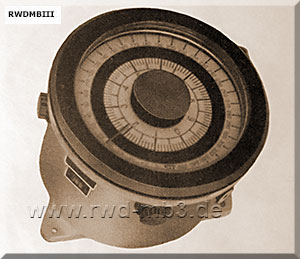

| Peiltochter 19M1 | Peiltochterkompass 19K |
 |  |

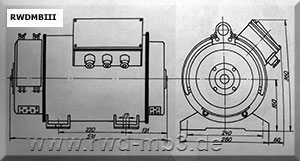

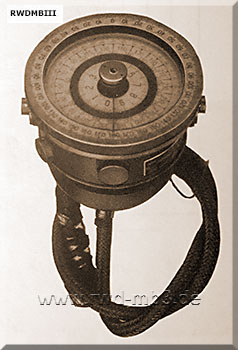

| Tochterkompass 38G | Umformer AMG-10M |
Quelle: K 293/3/002, A 201/1/101
