Prüfgerät KIPO-1M

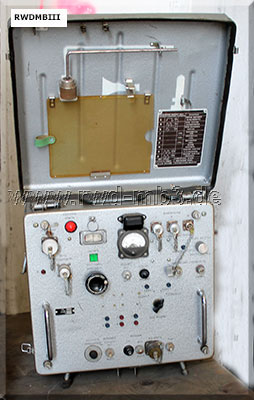

Gesamtansicht mit geöffnetem Deckel

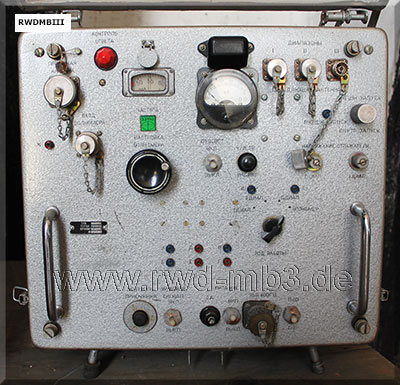

Frontplatte
  Bestimmung:
tragbares Gerät zur allgemeine Betriebskontrolle des Antwortgerätes SOD-57M sowie zum Messen dessen Sendefrequenz

techn. Daten:
- Wellenlänge des Senders
   3, 10, 35 cm
- Betriebsarten
   G2  Doppelimpulssignal
   P-20  Einzelimpulssignal
- Stromversorgung
   115 V / 380 .. 900 Hz
   27 V =

Gerätesatz:
- Prüfgerät mit
   Sendeteil
   Empfangsteil
   Wellenmesser
- 20-m-Kabel zur Stromversorgung
- 2 Sendeantennen (Stabantenne, Hornstrahler)
   mit Mast
- HF-Kabel für Wellenmesser
- EWZ




Quelle: DV 432/35
Fotos aufgenommen im Luftfahrtmuseum Finowfurt
