Technikkatalog
Kreiselkompassanlage KURS 5

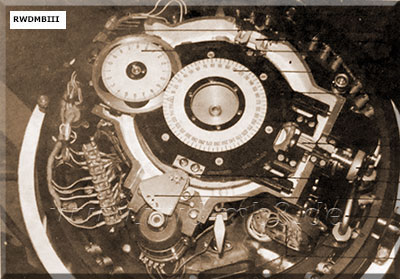

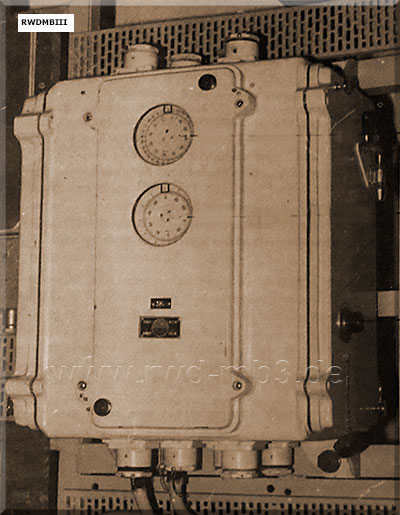

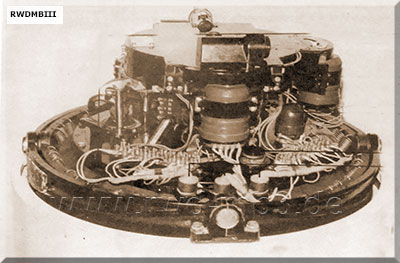

![]() Tragplatte ![]() Deltagerät, geöffnet ![]() Übertragungsgerät 3K5 |
Bestimmung: meridiansuchende, flüssigkeitsgedämpfte Zweikreiselkompassanlage mit Eigenüberwachung zur Bestimmung der Nordrichtung des Meridians, zur Messung und Anzeige des Kurses sowie zur Übertragung der Kursinformation auf Folgesysteme Kursaufzeichnung mit Kursschreiber techn. Daten: - Messbereich: 0 .. 360° - Anzeigefehler unbewegliches Schiff: ± 0,2° bei Fahrt: ± 1,0° - Stromversorgung: Sekundärspannung vom Umformer AMG-201N: 3x 120V, 330 Hz Primärspannung vom Umformer AMG-201N: 3x 380V, 50 Hz Einphasenbordspannung: 110 V, 50 Hz - Hersteller: UdSSR Nutzung auf Projekten: 1159 Zusammenarbeit mit: DON, RUMB, KI-55, PITON 211, AP4M, Funkmess- und Waffenleitanlagen sowie hydroakustischen Ortungsanlagen Geräteumfang - Mutterkompass 1P - Mutterkompass 1PÄ - 2x Übertragungsgerät 3K-IV - Übertragungsgerät 3K5 - Schalt- und Kontrollgerät 4D - Magnetverstärker 8K2 - Übertragungsverstärker 9W - Geber für Kursanzeige 9K - Signalkasten 10M - Kühlpumpe 12M - Verteiler- und Sicherungskästen 15A - Gerät zur automatischen Dämpfungs- abschaltung 17-I - Peiltochter 19A, 19L - selbstsynchronisierende Peiltochter 19P, 19PS - Peilsäule 20A - Peildiopter 22A - Kursschreiber 23A - Übertragungsgeräte 27-III, 27-IV, 27-V - Kurstochter 28L - Kurstochter 33L - Steurmannpult 34N - Doppelarmhalterung 35A - Kurstochter 38 - Kurstochter 38A - selbstsynchr. Kurstochter 38S - selbstsynchr. Kurstochter 38SA - Korrektor ballistische Deviationn 40W - automat. Fahrtfehlerkorrektur 41 - Zusatzgerät zu Gerät 40W P-40 - Verteiler- und Sicherungskasten WU-12 - Fernrohrpeilaufsatz PGK-2 - Umformer-201AN (380V, 50 Hz) - Kreiselkugel TschÄ - EWZ-Kasten SI-1Sch |
![]() | ![]() |

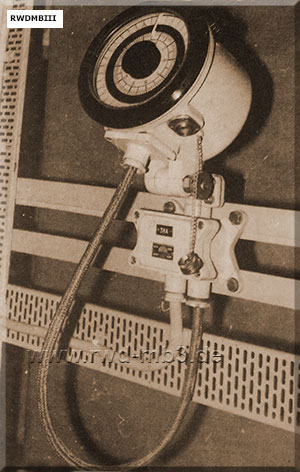

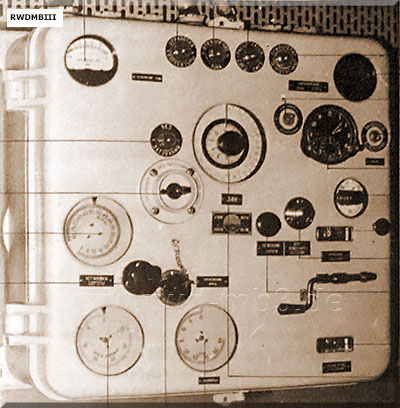

Steurmannpult Gerät 34N | Kurstochter Gerät 38A |
![]() | ![]() |

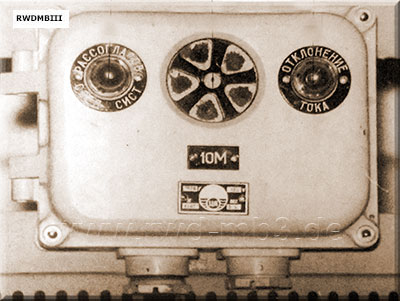

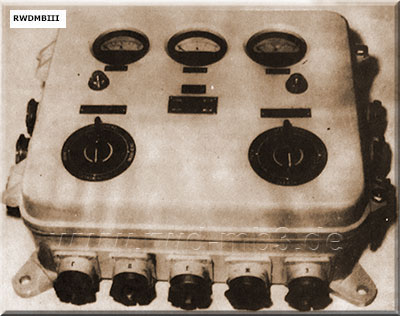

Signalkasten Gerät 10M10M | Schalt- und Kontrollgerät Gerät 4D |
Quelle: K 293/3/002, A 201/1/112
