Technikkatalog
Fahrtmessanlage LG-6 / 6M

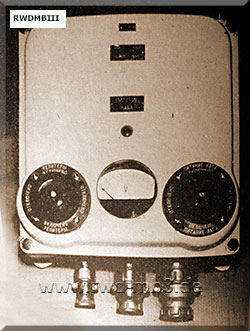

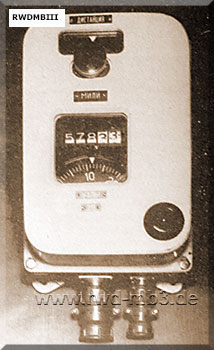

![]() Zentralgerät ![]() Schaltkasten ![]() Fahrt- und Wegeempfänger |
Bestimmung: Ermittlung von Fahrt und Distanz des Schiffes durch das Wasser techn. Daten: - Messbereich Geschwindigkeit: 10 - 60 sm/h Distanz: 0 - 999,99 sm - Stromversorgung: 115 V 400 Hz - mögliche Umformer abhängig vomBordnetz ALA-1,5 bei 220 V, 50 Hz MGL-A bei 220 V = MGL-B: bei 110 V = MA-250M / PO-500M: bei 27 V = - Hersteller: UdSSR Bestand (prjektabhängig): - Zentralgerät 6LW - Zentralgerät 6LG - Zentralgerät 6D - Zentralgerät 6E - Zentralgerät 6LSh - Zentralgerät 6LS - Schaltkasten 3K-1 - Schaltkasten 3B - Stromversorgungsaggregat Umformer MA-250M Umformer MGL - Fahrtempfänger 1L - Fahrt- und Wegempfänger mit Distanzzähler 2L - Verteilerkasten mit 5 Steckverbindungen 15K mit 3 Steckverbindungen 15K-1 - Fahrtmess-Düse mit 1 Öffnung 9KA-1 - Bodenventil 11K - Druckdose 10K, 10K-1 - Frostschutzmittelbehälter 16KA - Kisten für Fahrtmessdüse 19KA - EWZ-Kisten 18KA, 18KB-4 - Kiste mit Frostschutzmittel 18KW-1 Nutzung auf Projekten: LG-6M: 205, 206, 131.4 |
Quelle: K 293/3/002
