Jagdflugzeug MiG-17PF

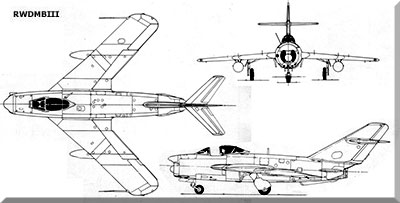

Drei-Seitenansicht

Bestimmung:
Unterschallabfang Jagdflugzeug zum Einsatz am Tage und in der Nacht unter allen meteorologischen Bedingungen.

techn. Daten:
- Länge: 11,4 m
- Höhe: 3,8 m
- Spannweite: 9,6 m
- Besatzung: l Mann
- Startmasse max.: 6352 kg
- Horizontalgeschwindigkeit max.: 1120 km/h
- statische Gipfelhöhe
   ohne NB: 14400 m
   mit NB: 16300 m
- maximale Flugweite
   ohne ZB: 780 km
   mit ZB: l 260 km
- Kraftstoffvorrat
   ohne ZB: 1410 l
   mit ZB: 2210 l
- Triebwerk: 1 Turbine WK 1F
- maximaler Schub
   ohne NB: 2600 kp
   mit NB: 3380 kp

Bewaffnung:
- 3x 23-mm-Kanonen NR-23
- 2 Bomben 250 kg
- Schießkamera (Foto-MG) S-13

Funk/Funkmess- und Ausrüstung:
- Funkmess-Visier RP-5
- Kommandofunkstation: R-800
- Funkkompaß: ARK-5
- Funkhöhenmesser: RW-2M
- Funkmarkierungsempfänger: MRP
- Kennungsgerät: SRO-2
- Visiereinrichtung ASP-3NM

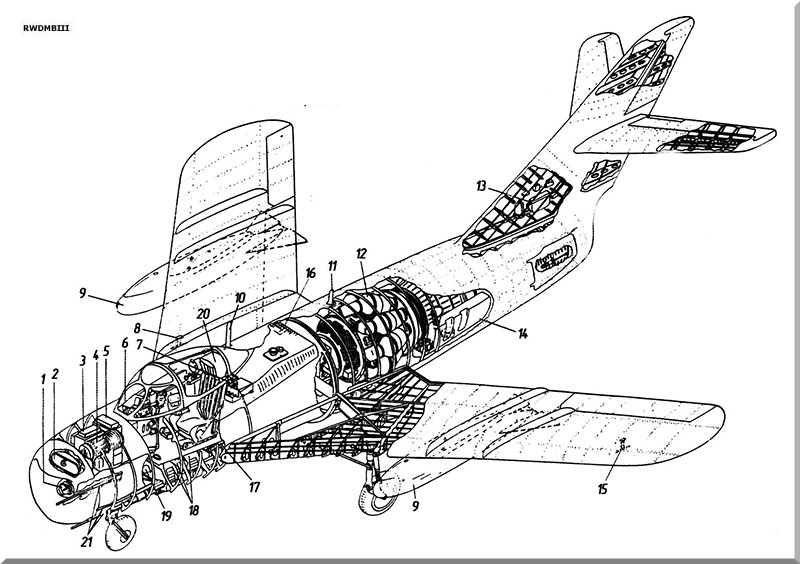

Unterbringung der Komponenten
1 Zielantenne FM-Visier 2 Rundblickantenne FM-Visier 3 Empfänger RSIU-3 4 Sender-Empfänger FM-Gerät 5 Sender RSIU-3 6 Sichtgerät FM-Gerät 7 Klingel 8 Empfangsantenn RW-2 9 Zusatzbehälter 10 Antenne RSIU-3	11 Antenne SRO 12 Triebwerk WK-1F 13 Akkumulator 12SAM-25 14 Treibstofftank 15 Sendeantenne RW-2 16 Treibstofftank 17 Empfänger ARK-5 18 Munitionsbehälter 19 Sauerstoffbehälter 20 Katapultsitz 21 Kanone NR-23

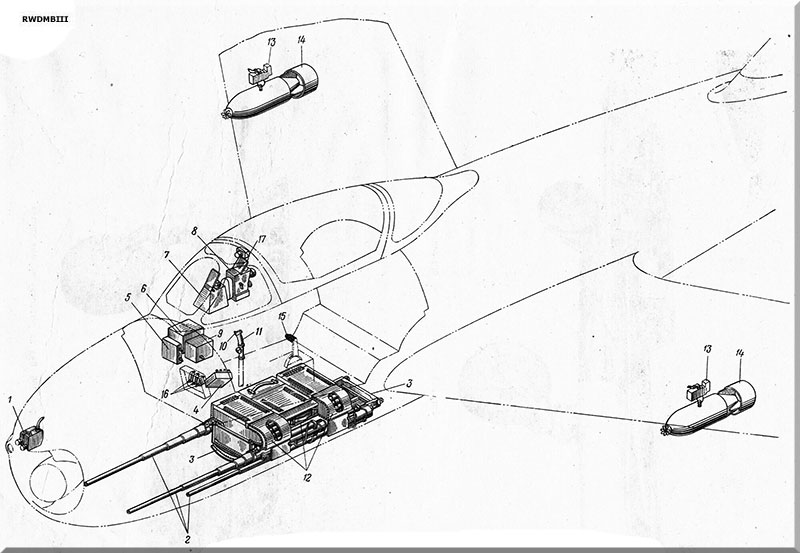

Bewaffnung und Zieleinrichtung
1 Foto-MG S-13 2 Kanone NR-23 3 Lafette 4 Verteilerkasten ASP-3NM 5 Filter F-14A 7 RP-1, Block 8 8 Visierkopf ASP-3NM 9 Stabilisator ASP-3NM	10 Auslöser 12 Patronenbehälter 13 Schloss D4-50 14 Bomben 15 Steuerhebel ASP-3NM 16 Patronenzähler USB-1M 17 Foto-MG FKP-2


Turbine WK 1F	Schießkamera S-13

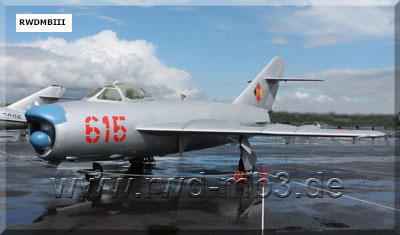

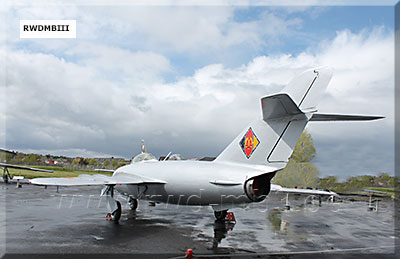

Quelle: HB 325/2a, MiG-17PF techn. Beschreibung (russ.); Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
