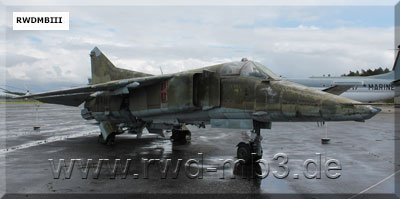

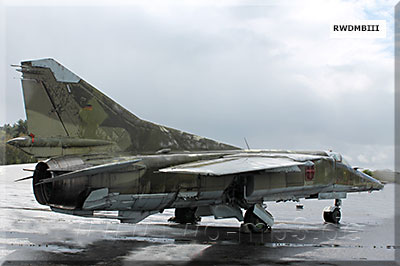

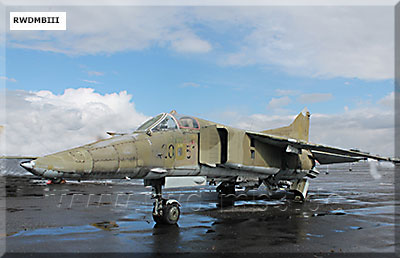

Jagdbombenflugzeug MiG-23BN

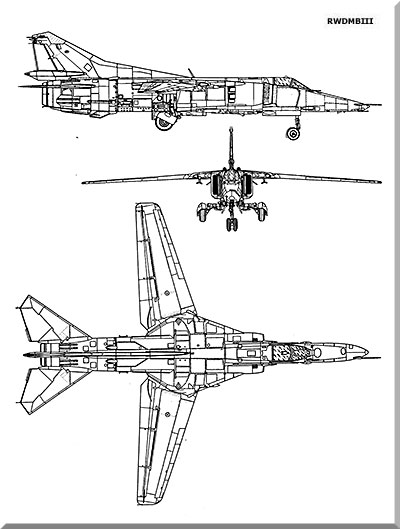

Dreiseiten-Riss |
Bestimmung: Jagdbombenflugzeug zur Unterstützung der Bodentruppen Das Flugzeug flog als "710" flog im JBG-37 (Drewitz) techn. Daten: - Besatzung: 1 Pilot - Triebwerk: 1 Turbine R 29B-300 - Abmessungen Spannweite: 7,78 - 14,00 m Länge: 16,70 m Höhe: 4,82 m - Masse Leergewicht: 10.700 kg Abfluggewicht: 18.850 kg - Flugleistung Höchstgeschwindigkeit: 1.900 km/h Dienstgipfelhöhe: 16.800 m Reichweite: 1.350 km Funk/Funkmessausrüstung - Automatischer Funkkompaß ARK-15M - Warn- und Alarmsystem SPO-10 (Erzeugnis S3M) - Navigationsgerät RSBN-6S - Aktiver Antwortgeber SOD 57 M - Dopplerweggeschwindigkeit und Abdrift- winkelmesser mit Rechner DISS-7W144 - Markierungsfunkempfänger MRP-56P - Sprachinformator RJ-65 B - Funkstation R-832 M - Kennungsgerät Gerät 020 / Gerät 81Ä - Funkmess-Störgerät SPS-141 - Funkkommandoanlage "DELTA" Bewaffnung: - 23-mm-Kanone GSch-23 - 18 Bomben OFAB-100 oder 8 Bomben FAB-250 oder 4 Bomben FAB-500 oder 2 Luft-Boden-Raketen Ch-23 oder 4 Raketenbehälter UB-16 / UB-32 oder 2 Raketenbehälter B-8M1 mit je 20 Raketen S-8 oder 4 ungelenkte Raketen S-24 Das Flugzeug ist zum Einsatz von taktischen Kernwaffen vorbereitet. |

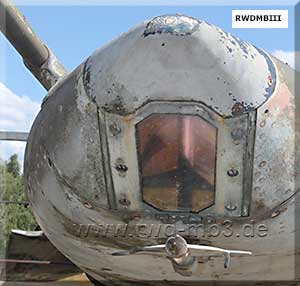

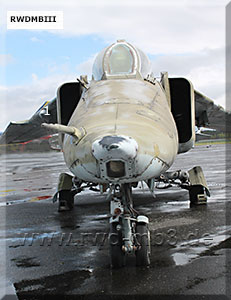

1 Antenne der Funkkommando- anlage "DELTA" | Fenster des Laser-Entfernungsmessers |

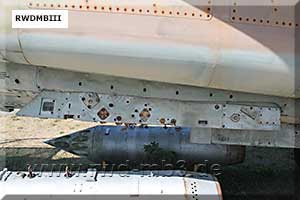

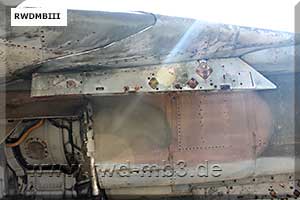

Träger BD3-60-23F1 unter dem Rumpf | Träger BD3-60-23K1 unter der Tragfläche |

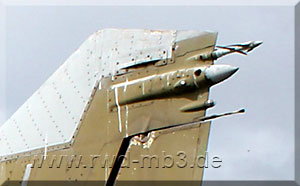

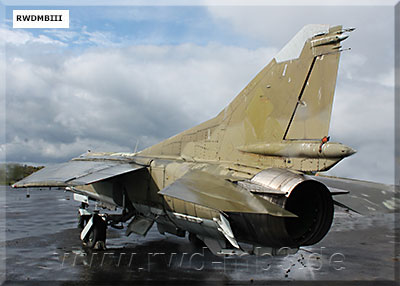

Heckträger mit Bombenschloss DZU-1A am Rumpf |
Quelle: jbg37.de
Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow und im Luftfahrtmuseum Finowfurt
