Funkmeß-Waffenleitanlage MR 123/76 Wimpel

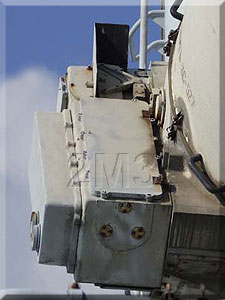

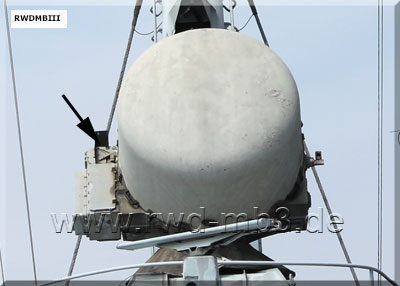

![]() Antenne der Waffenleitanlage auf einem Kleinen Raketenschiff Projekt 1241RÄ, Pfeil: Abdeckung für Optik der Fernsehkamera ![]() rechter Teil der Bedienkonsole der Anlage es fehlt das Bedienpult für die Waffen AK 630 (Foto: Wehrtechnische Studiensammlung Koblenz) |
Bestimmung: Bekämpfung von schnellfliegenden Luftzielen sowie Überwasserzielen Die Anlage ermöglicht: - das Ausmachen, Auswählen, Auffassen und Verfolgen eines Zieles - das Erarbeiten der Werte für das Schießen - die Fernsteuerung von automatischen Geschützen AK-630 und AK-176 Die Anlage erarbeitet: - die Zielparameter Kurs, Flughöhe, Kurs- parameter und Flugzeit des Zieles bis zum Kursparameter - die laufenden Zielkoordinaten Entfernung, Kurswinkel des Zieles und Höhenwinkel - die Geschützrichtwinkel techn. Daten: - Bekämpfungsreichweite mit AK-630 mit Radar Luftziele: 4 km Seeziele: 5 km mit TV-System: - 7 km - Erfassungsreichweite: max. 70 km - Steuerungsmöglichkeiten: bis zu 3 Waffensysteme zweier unter- schiedlicher Arten z.B. AK-630, 57-mm-AK-725, AK-176 Bedienung: - Funkmeßwaffenleittechniker (BU) - Funkmeßwaffenleit-Gast(Matrose) - Artillerietechniker (BU) betätigte die Pedale zum Abfeuern der Waffen Überwachung der Waffen an den Bedienpulten Einsatz: Kleines Raketenschiff Projekt 1241RÄ |
![]() | ![]() |

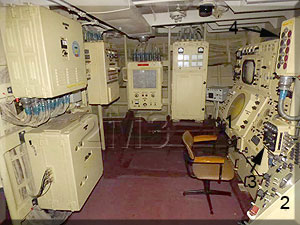

Raum der Waffenleitanlage 1 - Hauptkonsole der Funkmesswaffenleitanlage MR-123 2 - Bedienungskonsole der Waffenanlage A-213 Wympel-A 3 - Bedienpult 17B des Kennungsgerätes 4 - Steuerpult der Waffe AK-176 (Foto: 2M3) |

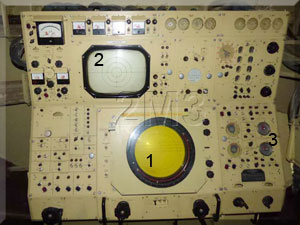

Bedienkonsole der Anlage 1 - Funkmess-Sichtgerät 2 - Bildschirm des TV-System 3 - Bedienpult für die Waffen AK 630 (Foto: 2M3) |
![]() | ![]() |

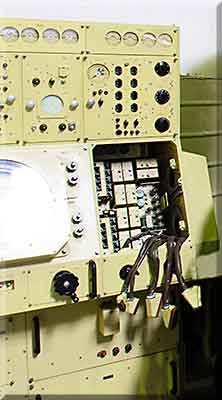

Bedienungpult für die Waffe Ak-176 (Platz des Artillerietechnikers) Am Fußboden befinden sich die Fußpedale zur Abfeuerung der Waffen AK-176 und AK-630 Rechts ist das Mikrofon der P-405 zu sehen |
Steuerpulte für die Waffe AK-176 (Foto: 2M3) |
![]() | ![]() |

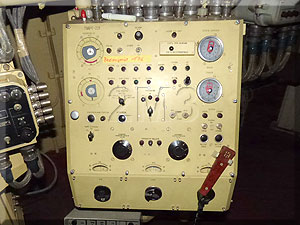

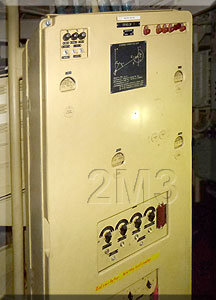

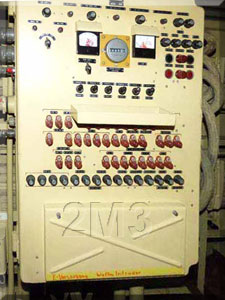

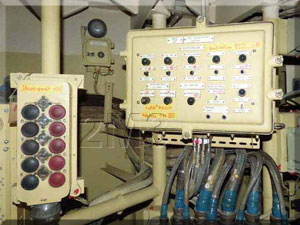

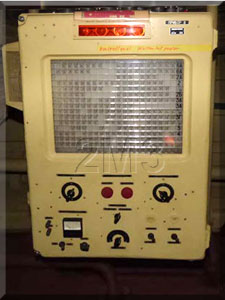

Kontrollgerät (Gerät 8) (Foto: 2M3) | E-Versorgung für Waffenleit-Funkmess (Foto: 2M3) |
![]() | ![]() |

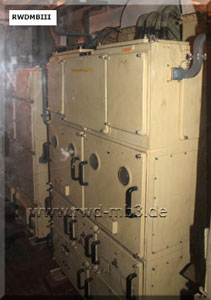

Geräte der Waffenleitanlage im HF-Raum | Zielimitator für die Waffenleitanlage (Foto: 2M3) |
![]() | ![]() |
Fernsehkamera neben der Antenne (Foto: 2M3) |

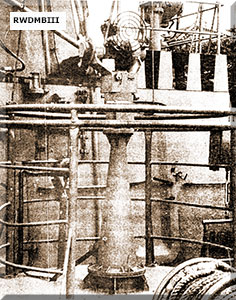

Visieranlage des Artilleriekompexes (Foto: Artilleriebewaffnung russischer Schiffe 1994 (russ.)) |
