Flugdatenschreiber SARPP-12

Flugdatenschreiber

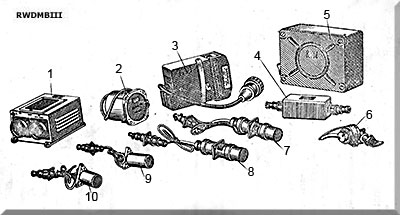

Gerätesatz SARPP-12G
  1  Anpasseinrichtung UuS-4-1
  2  Anzeiger der Gerätegeschwin-
      digkeit SSA-120
  3  Datenspeicher K-12-51G1
  4  Entstörfilter F-4
  5  Gehäuse
  6  Winkelgeschwindigkeitsgeber
      MU-615A
  7  Überlastgeber MP-95
  8  Überlastgeber MP-95
  9  Druckgeber (Höhe)
10  Druckgeber (Geschwindigkeit)


Flugdatenschreiber

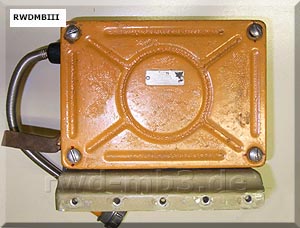

Datenspeicher, Schutzcontainer geöffnet,

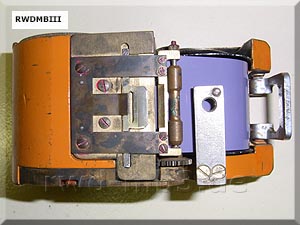

links: Oszillografeneinheit, rechts: Filmkassette
  Bestimmung:
Aufzeichnung von Flugdaten auf Film in Form verschiedener Lichtspuren
Der Datenschreiber ist z.B. bei der MiG-21 im Seitenleitwerk untergebracht.

Modifikationen:
- SARPP-12W
- SARPP-12G
- SARPP-12D
Die Unterschiede zwischen den Modifika­tionen bestehen in der Komplettierung, den Aufzeichnungsparametern und der Anordnung der Aufzeichnungsspuren der Lichtschreiber.

techn. Daten:
- Aufzeichnung analoger und binärer Daten
   6 verschiedenen Messwerten (ununterbr.)
   9 verschiendenen Kommandos
   Zeitmarken
- Betriebsspannung: 27 V
- Transportgeschwindigkeit Film:
   1.  0,7 ... 1,3 mm/s
   2.  1,75 .. 3,25 mm/s

Bestand:
- Schutzcontainer mit
   Oszillografeneinheit
   Filmkassete
- Verbindungsblock
- Geber


FlugdatenschreiberFlugdatenschreiber

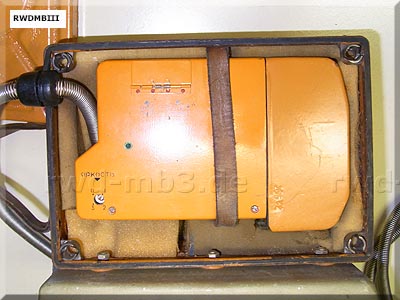

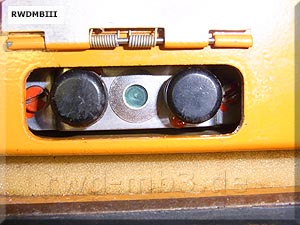

Deckel Schutzcontainer geschlossenBedienelement (Einschalter, Schalter Nulllage)

FlugdatenschreiberFlugdatenschreiber

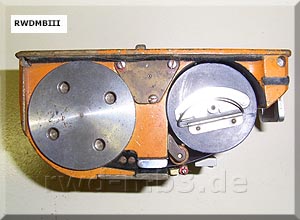

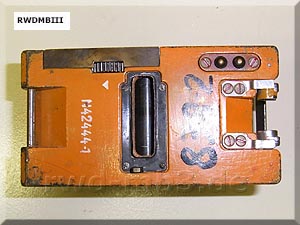

Filmkassette geöffnet

Flugdatenschreiber



Quelle: techn. Beschreibung SARPP-12 (russ.); Fotos aufgenommen in "NVA Ausstellung Harnekop e.V."
