Technikkatalog



Funktechnischer Aufklärungsgerätesatz SDR-2A (1RL245)

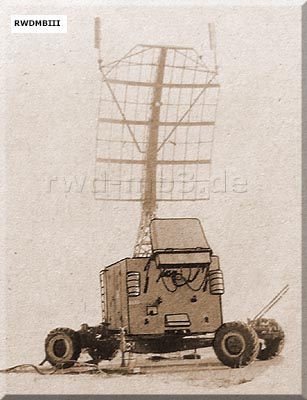

SDR-2A

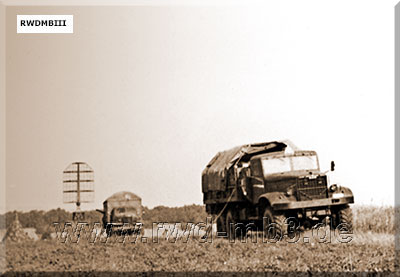

SDR-2MP
Gerätesatz in Arbeitslage (Foto: FELDERÍTÕ SZEMLE)

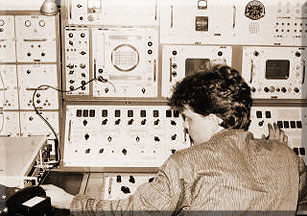

SDR-2

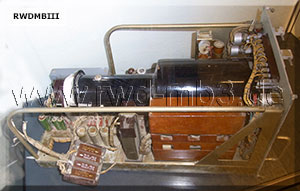

Innenansicht (Foto: www.nva-forum.de)
  Bestimmung:
Suche, Peilung und Analyse bodenständiger funktechnischer Mittel

Bestand:
- Gerätefahrzeug Ural-375A
- Antennenfahrzeug 5-60
   (Lafette ähnlich der des Geschützes S-60)
- Nachrichtenfahrzeug R-140 auf GAZ-66
- Aggregatefahrzeug SIL-157 mit
   2 Aggregaten AB-8-T/230M

techn. Daten:
- Frequenzbereich: 926 MHz .. 3,7 GHz
- Stromversorgung:
   Netzbetrieb: 3x 220 V / 3x 380 V; 50 Hz
   Aggregatebetrieb
- Aufklärungstiefe: 350 km
- Nachfolgetyp: SRTR-D

Leistungsmöglichkeiten:
- automatische Sektorsuche
- visuelle und halbautomatische Analyse
   von Zeitparametern
- Fotodokumentation der Signale
- Unterdrückung von Störungen
- Signalselektion nach Trägerfrequenz
- automatische Bestimmung des Typs des
   aufgeklärten Mittels anhand des Vergleichs
   gespeicherter funktechnischer Mittel
- automatische Bearbeitung des funkelektro-
   nischen Mittels nach Kategorien und
   Dringlichkeitsstufen
- Selektion der Hauptkeule des Richt-
   diagramms


SDR-2 SDR-2

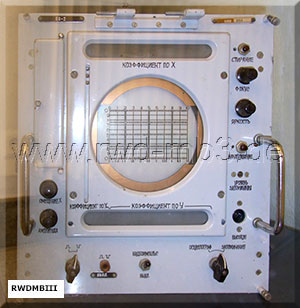

Anzeigeblock des Gerätesystems



Quelle: K 043/3/002
