Technikkatalog
Schützenpanzerwagen SPW 70
   |

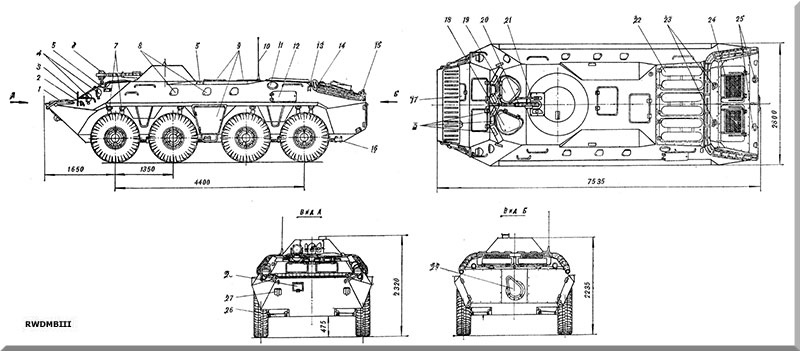

Bestimmung: Schützenpanzerwagen der Mot.-Schützentruppenteile und Einheiten techn. Daten: - Gefechtsmasse: 11,5 t - Abmessungen Länge: 7535 mm Breite: 2800 mm Höhe: 2235 mm - Besatzung: 10 Personen Ausrüstung: - Bewaffnung untergeracht im Turm 7,62-mm-Pz-MG PKT 14,5-mm-Pz-MG KPWT - Zielgeräte Zielfernrohr PP-61AM (SPW 70) Zielfernrohr 1-PZ-2 (SPW 70W) - Beobachtungsgeräte Kommandant: Beobachtungsgerät TPKU-2B 3 Winkelspiegel TNPO-111 Nachtsichgerät TKN-1S Fahrer (bis Bj. 1984): 1 Winkelspiegel TNP-B 3 Winkelspiegel TNPO-115 Nachtsichgerät TWNO-2B Fahrer (ab Bj. 1984): 4 Winkelspiegel TNPO-115 Nachtsichgerät TWNO-2B mit IR-Scheinwerfer FG-125 Richtschütze: Beobachtungsgerät TNPT-1 1 Winkelspiegel TNP-205 für Mot.-Schützen: 2 Winkelspiegel TNP-B 2 Winkelspiegel TNPO-115 - Funkgerät R-123M - Bordsprechanlage R-124 - Kernstrahlungs- und Aufklärungsgerät DP-3B - Gerät zur Spezialbehandlung DK-4KB/DK-4B - Kampfstoffanzeiger WPChR - Absorptionsfilter FPT-200M Modifikation: - SPW 70W: Einsatz eines veränderten Turmes |
<
 |  |

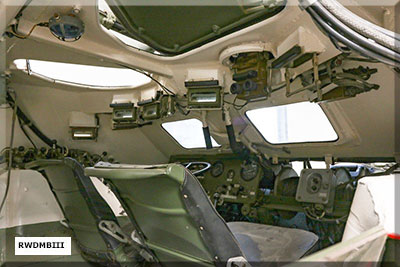

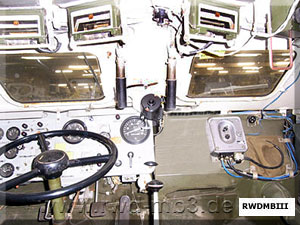

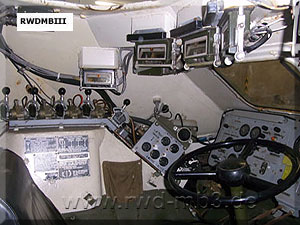

| Platz des Fahrers | Platz des Fahrers und des Kommandanten |
 | |

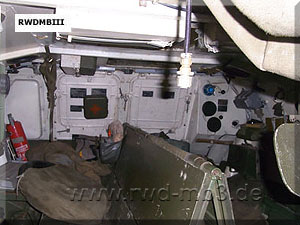

| Blick in den Kampfraum |
Quelle: A 051/1/214
