Flugzeugkennungsgerät SRO-1 / SRZO-1

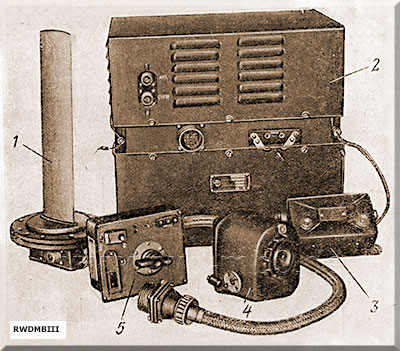

Hauptblöcke des Gerätes "Barium-M"
  1  Antenne
  2  Sender-Empfänger
  3  Filter FT-14
  4  Trägheitsauslöser
  5  Kode-Block
  Bestimmung:
Freund-Feind-Idenfikation
Zusammenarbeit mit den Bodenken­nungs­geräten NRZ-1 und den Schiffs­kennungs­geräten Fakel
Auf die Nutzung in der NVA deutet die ausgestellte Mig-15UTI in Gatow hin.

techn. Daten:
- System: Kremnij-1
- Arbeitsfrequenz: 159 - 171 MHz
- Antwortcode: 5 Morsezeichen
- mögliche Antwortcodes: 4
- Reichweite:
   35 .. 50 km mit Flugzeugabfragegerät
  120 km mit Bodenabfragegerät

Bezeichnungen:
Barium-M: Antwortgerät
Magnesium: Abfrage-Antwortgerät


Hauptblöcke des Gerätes "Barium-M" (SRO-1)
  1  Antenne
  2  Schalter "Notsignal"
  3  Kodeblock
  4  Sender-Empfänger
  5  Stationszerstörungsknopf
  6  Trägheitsauslöser

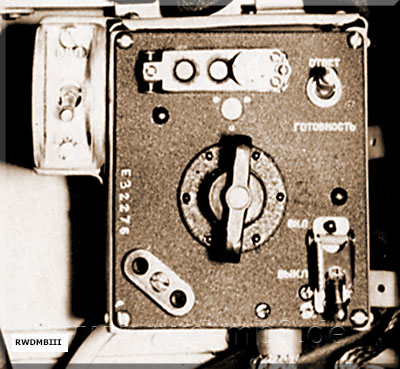

Kodeblock mit Schalter "Notsignal" (links)

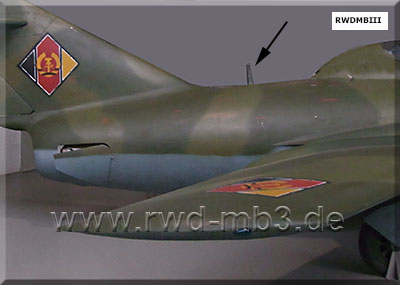

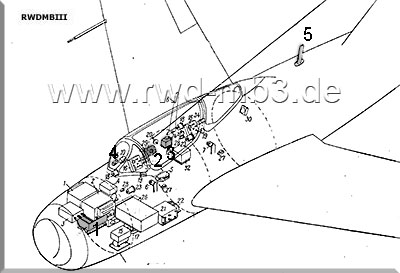

Antenne an einer MiG-15 Unterbringung der Geräte in einer MiG-15
  1  Sender-Empfänger
  2  Kodeblock
  3  Trägheitsauslöser
  4  Schalter "Notsignal"
  5  Antenne



Quelle: dzen.ru
