Jagdflugzeug MiG-15bis

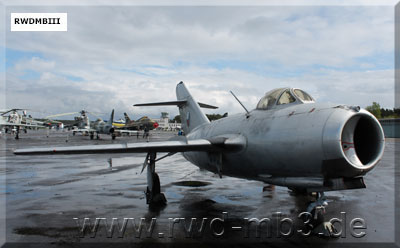

MiG-15bis

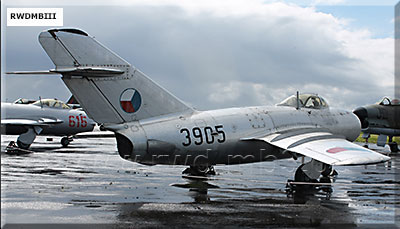

MiG-15bis

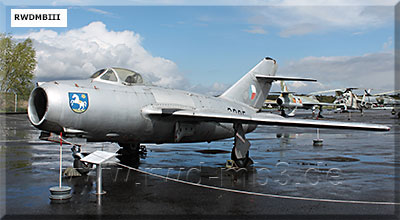

MiG-15bis

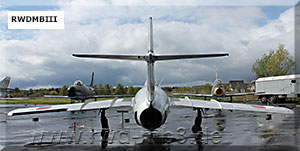

MiG-15bis

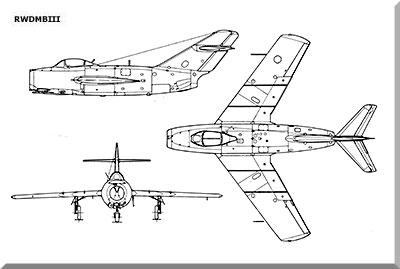

Dreiseiten-Riss

MiG-15bis
Unterbringung von Ausrüstung

MiG-15bis
Aufbauschema
  Bestimmung:
Jagdflugzeug

techn. Daten:
- Besatzung: 1 Pilot
- Triebwerk: 1 Turbine WK 1A
- Abmessungen
   Spannweite: 10,10 m
   Länge: 10,10 m
   Höhe: 3,70 m
- Masse
   Leergewicht: 3.691 kg
   Abfluggewicht: 6.045 kg
- Flugleistung
   Höchstgeschwindigkeit: 1.044 km/h
   Dienstgipfelhöhe: 16.200 m
   Reichweite: 2.000 km

Bewaffnung:
- 37-mm-Kanone N-37D
- 2x 23-mm-Kanonen NR-23
- Bomben (200 kg)

Ausrüstung:
- Flugzeug-Funkgerät R-800 (RSIU-3M)
- Bordkennungsgerät SRO
- Radiokompass ARK-5
- Kursanzeiger SUP-7
- Funkhöhenmesser RW-2
- Höhenanzeiger PRW-46
- Funkmarkierungsempfänger MRP-48P
- Bordsprechanlage SPU-2

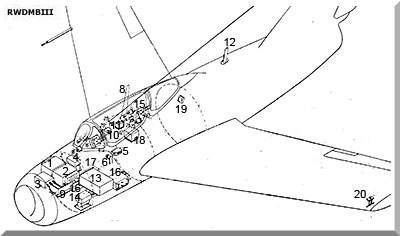

  1  Sender RSIU-3M
  2  Empfänger RSIU-3M
  3  Gleichrichter RSIU-3M
  4  Umformer MA-100 der RSIU-3M
  5  Bedienpult RSIU-3M
  6  Knopf zum Einschalten des Senders
  8  Antenne RSIU-3M
  9  SRO Sender-Empfänger
10  SRO Kode-Block
11  SRO Trägheitsauslöser
12  SRO Antenne
13  Empfänger ARK-5
14  Umformer MA-250 des ARK-5
15  Steuerpult ARK-5
16  Sender-Empfänger RW-2
17  MRP-48P
18  SPU-2 Verstärker
19  MRP-48P Klingel
20  RW-2 Sendeantenne


MiG-15bis MiG-15bis

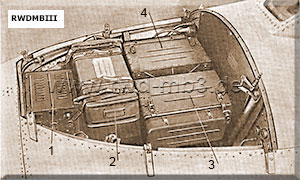

Unterbringung von Bordgeräten in der vorderen Sektion
MiG-15bis MiG-15bis
  1  RSIU-3M Gleichrichter
  2  oberer Akkumulator
  3  RSIU-3M Empfänger
  4  RSIU-3M Sender
  1  RSIU-3M Gleichrichter
  2  unterer Akkumulator
  3  SRO Sender-Empfänger
  4  Sauerstoff-Flasche
  5  SRO Buchse für Zerstöreinrichtung



Quelle: techn. Dokumentation (russ.), Foto aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
