Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

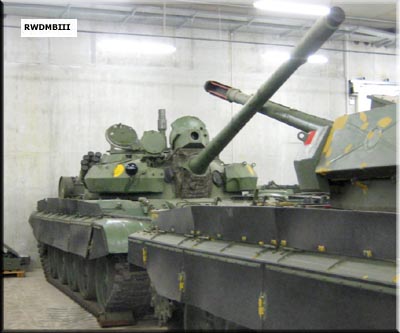

Mittlerer Panzer T-55AM2

Ausrüstung: • Bewaffnung    - 100-mm-Panzerkanone D10-TS2    - 12,7-mm-Fla-MG DSchKM    - 7,62-Pz-MG PKT •  Ziel- und Beobachtungsgeräte    - Beobachtungsgerät PNK    - Winkelspiegel K    - Nachtsichtgerät TKN-1S mit       IR-Scheinwerfer OU-3G    - Zielfernrohr Tsch2B-32K    - Laserentfernungsmesser    - Winkelspiegel TNP-165A    - Zielfernrohr TPN-1M-22-11    - IR-Scheinwerfer L-4 oder L-2G    - Beobachtungsgerät MK-4(M)    - 2 Winkelspiegel F    - Nachtsichtgerät TWNO-2 mit       IR-Scheinwerfer FG-125    - 2 Winkelspiegel F • Panzerfunkausrüstung    - Funkgerät R-173 / R-123    - Bordsprechanlage R-124 • sonstiges    - Stabilisator STP-2    - Feuerleitgerät    - Laserwarnanlage    - Kernwaffenschutzanlage    - Schutzplatten gegen Kernstrahlung    - Schutz gegen Brandmittel    - Gerät zur Spezialbehandlung PEG-1    - Nebelgranatenverschussanlage 902B,       Kaliber 81 mm    - UF-Ausrüstung    - Kursanzeiger GPK-59    - durchgängige Seitenschürzen

Bestimmung: Kampfpanzer techn. Daten: - Besatzung: 4 Personen - Gefechtsmasse: 41,5 t - Abmessungen    Länge (Pz-Kanone nach vorn): 9000 mm    Breite: 3600 mm    Höhe (mit Windsensor): 3010 mm - Motor: W-55U

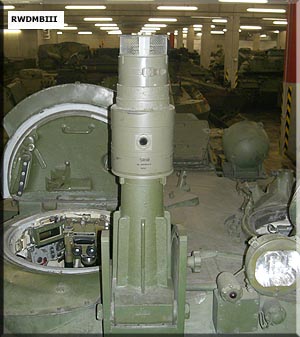

Sensor für Windmesser und Laserwarnanlage	Beobachtungsgerät PNK des Kommandanten

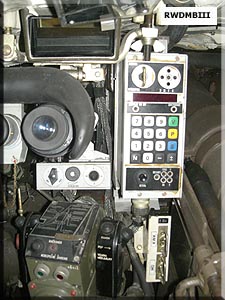

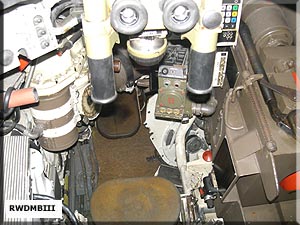

Bedienpult des ballistischen Rechners	Steuerpult des Richtschützen

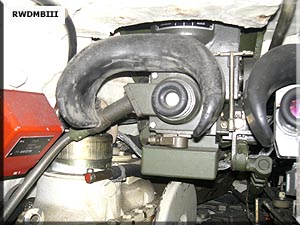

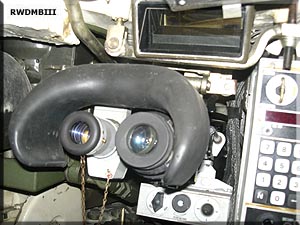

Nachtsichtgerät TPN-1	Zielfernrohr Tsch2B-32K mit Zusatzokular (links) zur Anzeige der Entfernungswerte

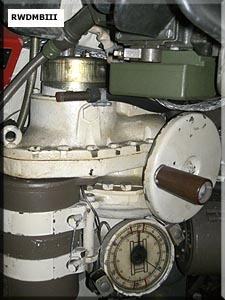

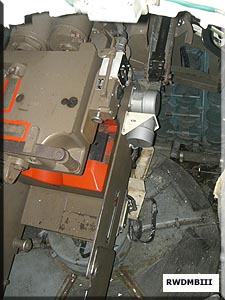

Seitenrichtmaschine mit Seitenwinkelanzeiger	Verschluss der 100-mm-Kanone

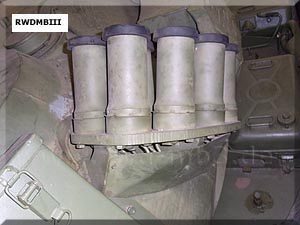

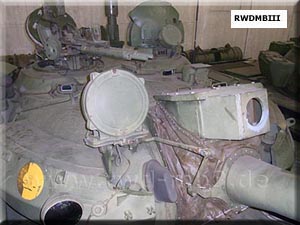

Optisches System des Laserentfernungsmesser	Nebelgranatenverschussanlage

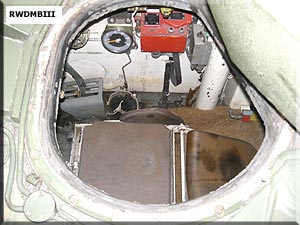

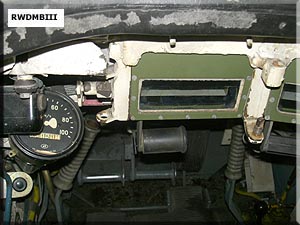

Blick in die Fahrerluke	Winkelspiegel F am Fahrerplatz

Quelle: K 051/3/001
