Technikkatalog
Torpedoschnellboot Projekt 183

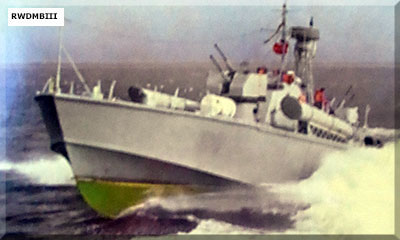

(Foto: Armeerundschau 3/1970) (Foto: Militärtechnik 8/1968) |
Bestimmung: Vernichtung von Überwasserschiffen techn. Daten: - Länge: 25,40 m - Breite: 6,18 m - größte Höhe über Wasserlinie: 8,50 m - Deplacement normal: 63 t voll: 68,5 t - Geschwindigkeit max.: 43 kn - Besatzung: 14/15 Mann Bewaffnung: - 2x 25-mm-Zwilling 2M-3 - 2x 533-mm-Torpedorohre - 2x 4 Lager für Wasserbomben B-1 - Minen 6x KB-3 oder 8x KMD-2-500 techn. Ausrüstung - Kreiselanlage "Giria-M" - Magnetkompassamlage DGMK-3 - Torpedozielgerät KLN-1 - 1 oder 2 UKW-Anlagen R-609 - 1 KW-Anlage R-607 - FM-Aufklärungsstation SARNIZA später (umgerüstet) auf REJA - Kennanlage FAKEL später Nichrom |

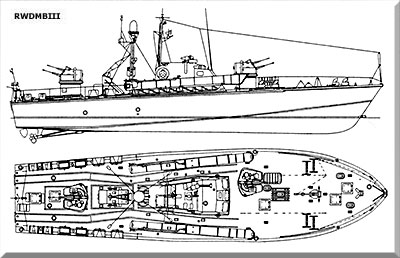

2-Seitendarstellung, mit FM-Anlage "Sarniza" | bei der Torpedoübernhame, hier mit FM-Anlage "Reja" (Foto: Militärtechnik 8/1967) |

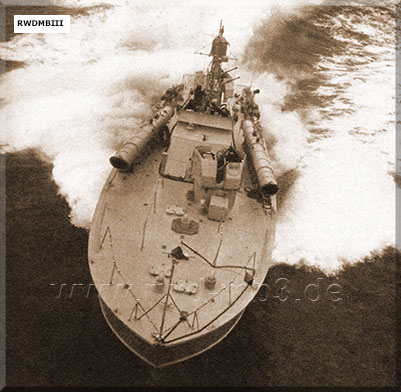

Boot mit FM-Gerät REJA (Foto: Armeerundschau 11/1963) |

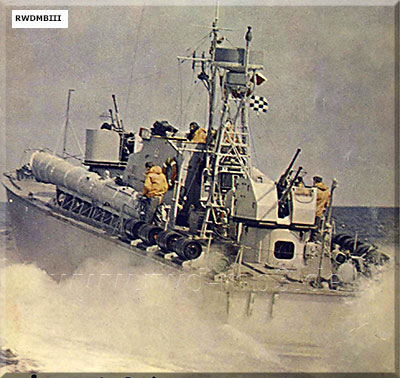

Boot mit FM-Gerät SARNIZA (Foto: Armeerundschau 8/1969) |
Quelle: parow-info.de
