Technikkatalog

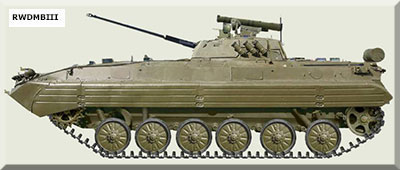

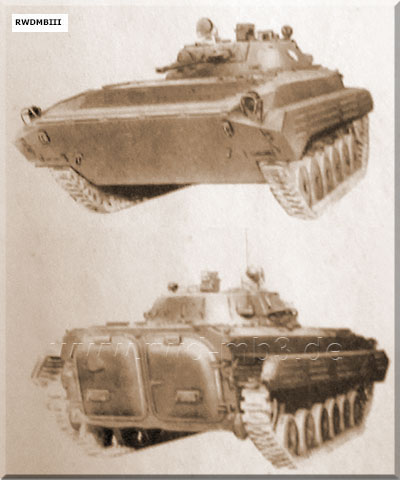

Schützenpanzer BMP-2

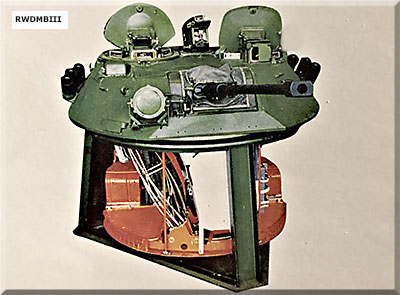

   Turm |
Bestimmung: Gefechtsfahrzeug der Mot.-Schützengruppe techn. Daten: - Abmessungen: Länge: 6,735 m Breite: 3,15 m Höhe: 2,45 m - Masse: 13,8 ± 0,3 t - Fahrbereich: 575 km - Geschwindigkeit: Land: 65 km/h Wasser: 7 .. 8 km/h - Bodenfreiheit: 420 mm - Besatzung: 3 Personen - Transport von weiteren 7 Personen - Bewaffnung: - 30 mm Panzerkanone 2A42 mit Stabilisator 2Ä36-1 - PALR-Komplex 9K111 / 9K113 - 7,62 mm MG PKT - 2 Halterungen für 9K32M Ausrüstung: - Beobachtungsgeräte Kommandant - Beobachtungsgerät TKN-3B mit IR-Scheinwerfer OU-3GA2 - Flakzielfernrohr 1PZ3 - 2 Winkelspiegel TNPO-170A - 1 Winkelspiegel TNPT-1 Richt-Lenkschütze - Zielfernrohr BPK-1-42 - 3 Winkelspiegel TNPO-170A - 1 Winkelspiegel TNPT-1 Fahrer - 4 Winkelspiegel TNPO-170A - 1 Winkelspiegel für Wasserfahrten TNP-350B - Nachtsichtgerät TWNE-1PA mit Mannschaftsraum - 8 Winkelspiegel TNPO-170A Gruppenführer - 2 Winkelspiegel TNPO-170A - Funkstation R-123 - Bordsprechanlage R-124 - Kreiselkursanzeiger GPK-59 - 8 Luken zum Schießen mit Handfeuerwaffen - Absorbtionsfilter FPT-200M - Kernwaffenschutzanlage - Feuerlöschanlage - Chemisches Aufklärungsgerät GO-27 - Gerät zur Spezialbehandlung TDP - Nebelanlage - Nebelgranatverschussanlage 902W |

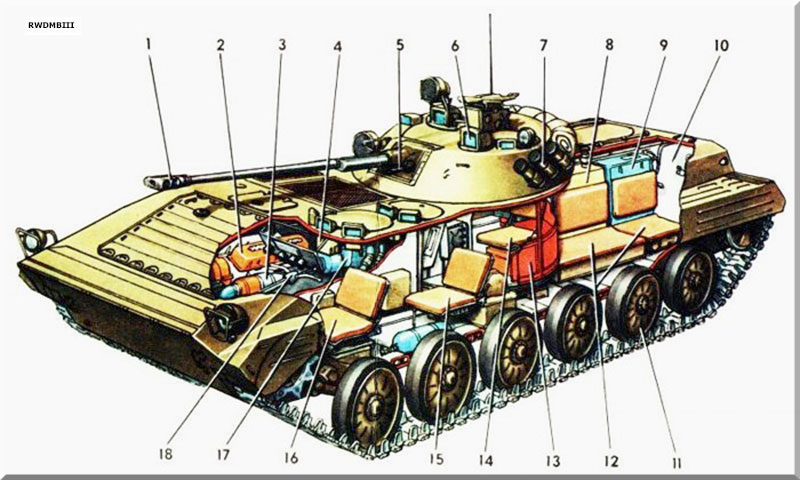

| 1 30 mm Panzerkanone 2A42 2, 3, 4 Motorraum mit Antriebsanlage 5 7,62 mm MG PKT 6 Zielfernrohr BPK-1-42 7 Nebelgranatverschussanlage 902W 8 Rückenlehne der mot. Schützen 9 Akkumulatorabteil 10 linke Hecktür |
11 Laufrollen 12 Sitz der mot. Schützen 13 Munititionsbehälter 14 Platz des Richt-Lenkschützen 15 Platz des Gruppenführers 16 Platz des Fahrers 17, 18 Motorraum mit Antriebsanlage |

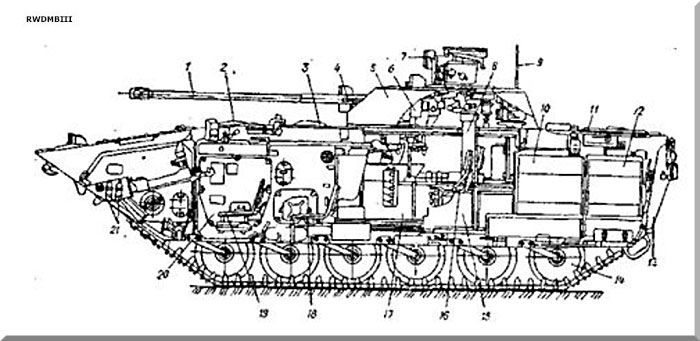

| 1 30 mm Panzerkanone 2A42 2 Luke Mechaniker/Fahrer 3 Luke Gruppenführer 4 7,62 mm MG PKT 5 Turm 6 Zielfernrohr BPK-1-42 7 Starteinrichtung 8 Startrohr PALR 9 Antenne R-123M 10 Treibstofftank 11 Luken der Mot.-Schützen |
12 Akkumulatorabteil 13 hintere Tür 14 Laufrolle 15 Munitionsbehälter der 2A42 16 Platz des Richt-Lenkschütze 17 Magazin für PTK 18 Sitz Gruppenführer 19 Sitz Mechaniker/Fahrer 20 Abdeckung Antriebsanlage 21 Druckluftflaschen |
 |  | ||

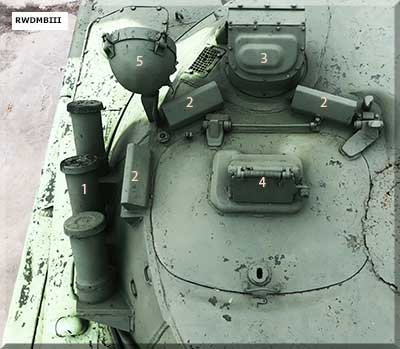

| Turmluke Richt-Lenkschütze 1 Nebelgranatverschussanlage 902W 2 Winkelspiegel TNPO-170A 3 Zielfernrohr BPK-1-42 4 Winkelspiegel TNPT-1 5 Scheinwerfer |

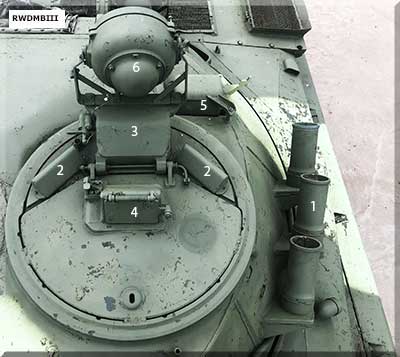

Turmluke Kommandant 1 Nebelgranatverschussanlage 902W 2 Winkelspiegel TNPO-170A 3 Beobachtungsgerät TKN-3B 4 Winkelspiegel TNPT-1 5 Flakzielfernrohr 1PZ3 6 IR-Scheinwerfer OU-3GA2 | ||
 |  | ||

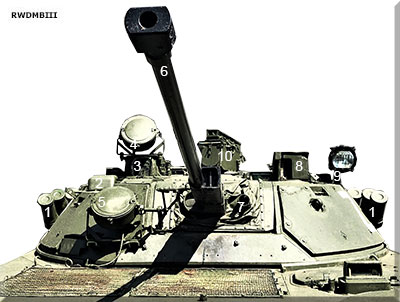

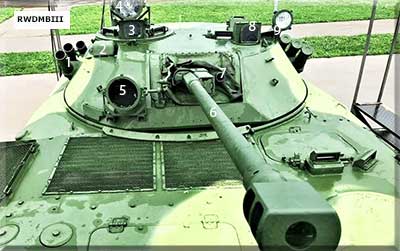

Frontansicht Turm (ohne PALR)

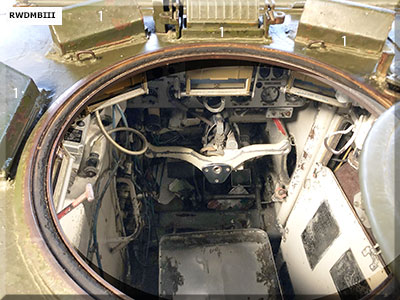

| Platz des Fahrers 1 Winkelspiegel TNPO-170A | ||
 |  | ||

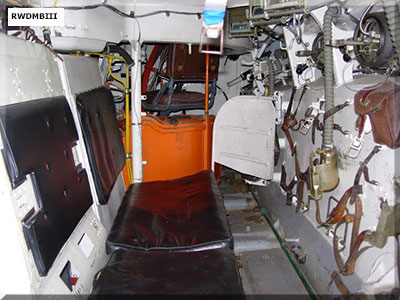

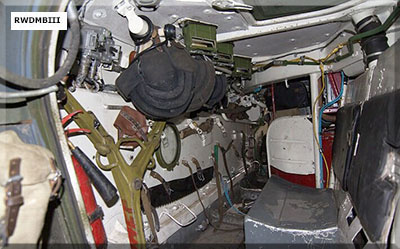

| Blick durch die hintere linke Tür | Blick durch die hintere rechte Tür | ||
 |  | ||

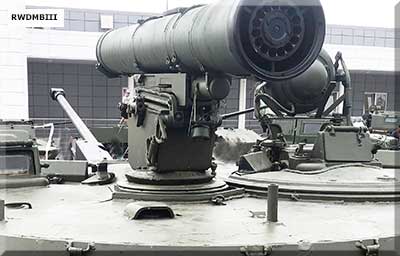

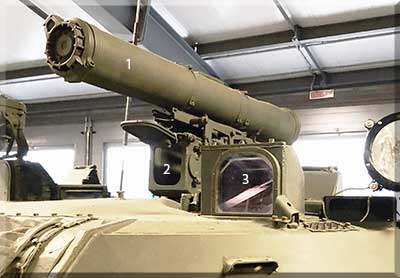

| Startanlage für PALR, von vorn 1 Startcontainer der PALR 2 Optik des Lenkgerätes 9Sch119 3 Zielfernrohr BPK-1-42 | Startanlage für PALR, von hinten |
Quelle: K 051/3/001, dzen.ru
