UKW-Peiler ARP-6

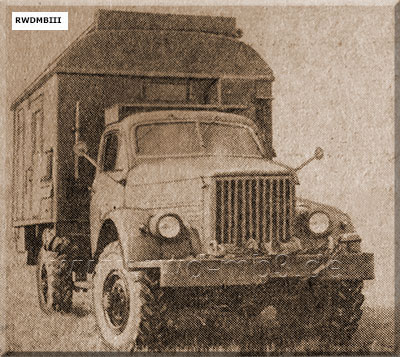

 ARP-6 auf Gaz-63a in Marschlage  ARP-6D auf Gaz-66 in Marschlage |
Bestimmung: automatischer Funkpeiler zur Peilung von Flugzeugen, die mit einem Funkgerät des Frequenzbereiches 100 .. 150 MHz ausgerüstet sind (z.B. R-800, R-801, R-802 und RTL-22) Möglichkeit der gleichzeitigen Peilung von 2 Flugzeugen auf 2 Kanälen techn. Daten: - Basisfahrzeug: GAZ-63a, GAZ-66, ZIL-164 - Frequenzbereich: 100 .. 150 MHz unterteilt in 601 Festfrequenzen vorabgestimmt auf 6 Kanälen je Empfänger - Reichweite: 80 .. 100 km - Sendeleistung: 6 W - Betriebsart: A3 - Peilgenauigkeit: 2° - Stromversorgung: 220 V, 50 Hz über Ortsnetz Aggregat EP-1, AB-1 oder BeET-1,5-2 Akkumulator (ges. 30 V) mit Umfor- mer PO-5000 - Antenne 2 H-Adcock-Antennen Diskus-Konus-Antenne Stabantenne - Aufbauzeit: 40 min - Masse: 5,9 t - Abmessungen ARP-6: 3320 x 5800 x 2330 mm ARP-6D: 3320 x 5100 x 2330 mm - Jahr der Einführung: 1963 VdBKA-Nummer: 1 1063 002 10 Ausrüstung ARP-6: - Peilergestell - Sender R-801 - Empfänger R-801/I - Empfänger R-801/II - Tochtersichtgerät (Entfernung bis 10 km) - Tonbandgerät MN-61 - Hilfssender KIG - Antenneneinrichtung Doppel-H-Adcock-Diskus-Konus-Antenne - Stromversorgungsgeräte 2 Aggregate Akkumulatoren Umformer PO-5000/5 - Aggregateanhänger - Messgeräte Messblock I Vielfachmessgerät AWO-5 Vielfachmessgerät UNI 7 - Feldfernsprecher FF-63 - Durchgabe der Peilung mit R-814 oder R-824 Modifikationen: - ARP-6UD stationär - ARP-6D auf GAZ-66 - ARP-6 auf GAZ-63a |
 |  | ||

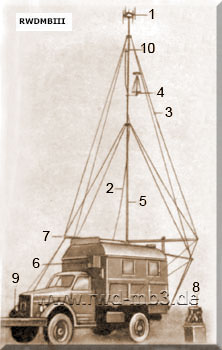

ARP-6 in Arbeitslage
|

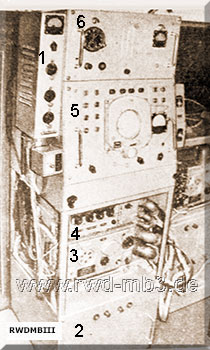

Hauptpeilgestell mit 1 Steuerteil des KIG 2 Netzteil 1 3 Empfänger R-801W 4 Sender R-801W 5 Peileinschub (Block 3) 6 Antennenverstärker |
UKW-Peiler ARP-6D
 |
Ausrüstung ARP-6D: - Peileinschub BP-3 mit Zusatzgeräten - 2 Funkgeräte R 802 - 1 Tochtersichtgerät WIK-1R oder WTK-1 - 1 Tonbandgerät MN 61 - 1 Telefon TAN-70 - 1 Feldfernsprecher TA 57 - 1 Kontroll- u. Prüfgenerator - 1 Richtkreis PAB-2 - 2 Aggregate AB-1-0/230 oder BeET 1,5-2 |

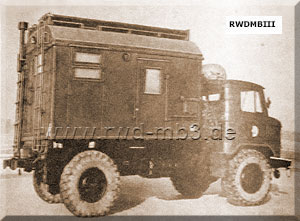

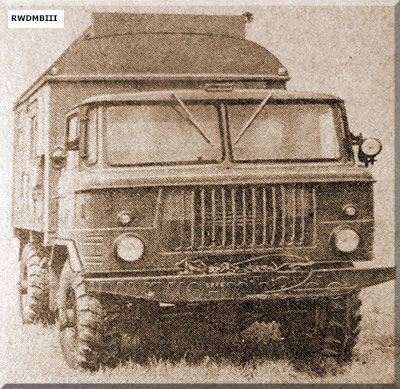

| ARP-6D (auf GAZ-66) in Marschlage (Insider nannten das Fahrzeug wegen des Kofferaufbaus auch "Hühnerhaus") |
 | |

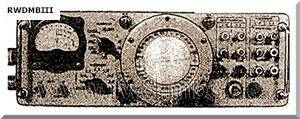

| Peiler | |
 |  |

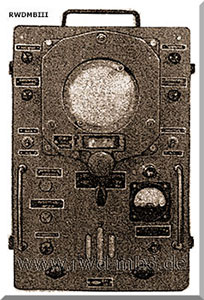

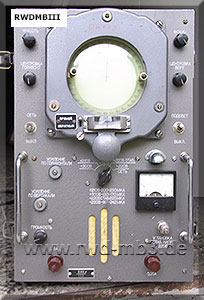

| Tochtersichtgerät WTK-1 | Tochtersichtgerät WIK-1r |
 |  |

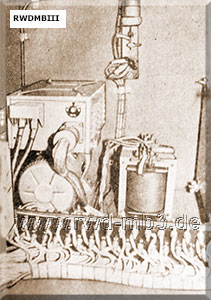

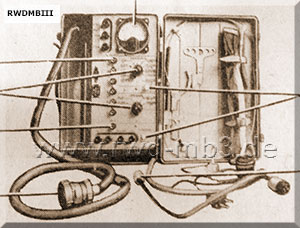

| Umformer PO-500 | Messblock "I" |
Quelle: DV 426/1, HB 325/2a, A 140/1/102, Handbuch Flugsicherung, Katalog Nachrichtentechnik der LSK/LV und Volksmarine, K 293/3/00
