Kreiselkompassanlage GAZELLE

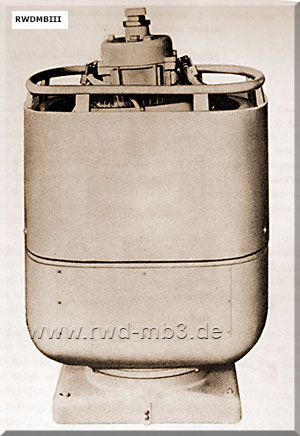

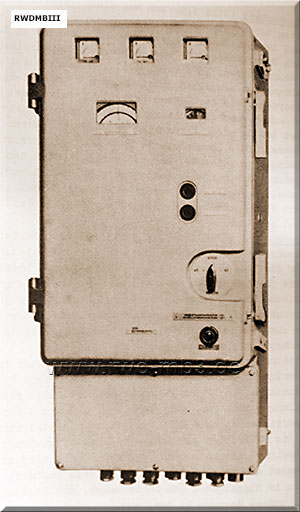

![]() Kugelkompass ![]() Steuerschrank |
Bestimmung: luftgekühlte Kreiselkompassanlage zur Messung und Anzeige des rechtsweisenden Kurses von Schiffen techn. Daten: - Masse netto: 545 kg - Messbereich: 0 .. 360° - Anzeigefehler Tochtergerät: ± 0,5° - Stromversorgung: Bordnetzspannung: 3x 380 V, 50 Hz: Umformer DUB 09-300: 3x 120 V, 500 Hz Gleichrichter der Anlage: 24 V = - Hersteller: DDR Nutzung auf Projekten: 89.1, 89.2, UR 2, 65.1, 65.2, 136, 601, 600.2, 17, 602.1, Ostseeland I Zusammenarbeit mit: TSR333, MG69, FGS340b, RUMB, HSSA III, TSR, ARP-50R, HSSA II Bestand: - Kugelkompass - Steuerschrank - Deltagerät - Kontrollgerät - Tochtergeräte teuertochter Peiltochter Zählwerktochter MES-Kursregler Kursschreiber - Sicherungskasten - Stromversorgung Umformer DUB 09-300 B/500 Trafokasten Gleichrichterkasten - Signalhorn - Peilaufsätze Diopter Fernrohr |
![]() | ![]() |

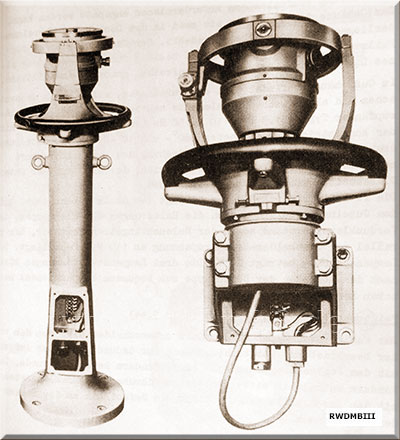

Peiltochterkompass links: auf Säule, rechts: auf Wandarm | Steuertochterkompass auf Säule |
![]() | ![]() |

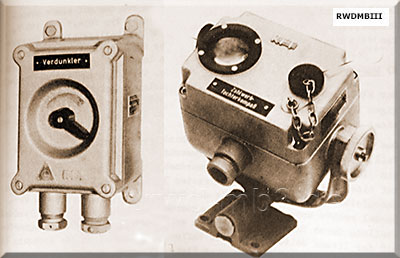

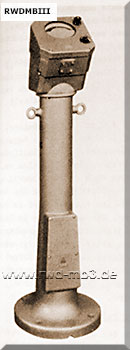

Steuertochterkompass für Wand-(links) und Pulteinbau | links: Anschlusskasten rechts: Zählwerktochterkompass |
![]() | ![]() |

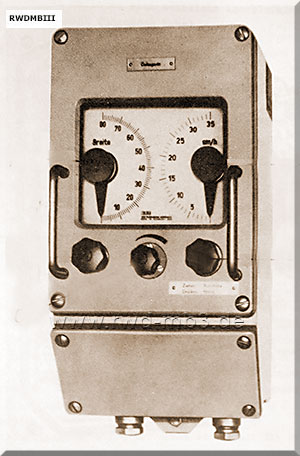

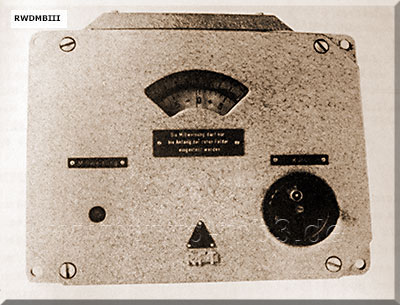

Deltagerät | Kursschreiber |
![]() | ![]() |

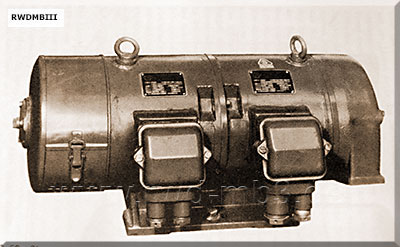

MES-Kursregler | Umformer DUB 09-300 B/500 |
Quelle: K 293/3/002, A 201/1/104
