Technikkatalog
SPW-40P2UM (BRDM-2UM)

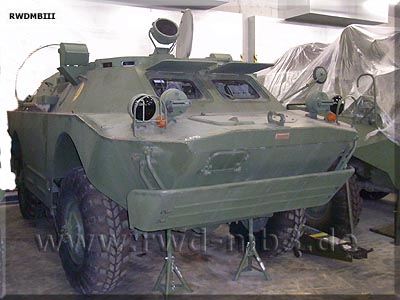

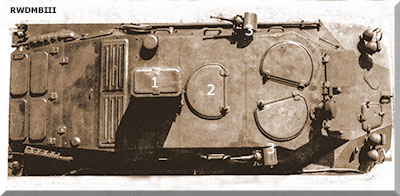

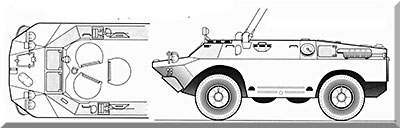

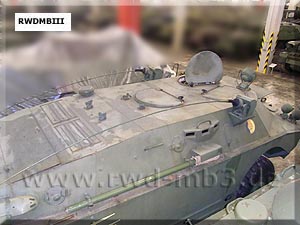

 auf dem Foto fehlt auf dem Fahrzeugdach das Stromversorgungsaggregat  Ansicht von oben (Foto: BRDM-2U (russ.) 1 Stromversorgungsaggregat AB-1/P-30 2 Luke zum Kampfraum 3 Antennen mit Antrieben MPF-2W  Rissdarstellung BRDM-2U (ohne Aggregat) |
Bestimmung: gepanzertes Führungsfahrzeug Einsatz z.B. in Panzerjägereinheiten Funkausrüstung ermöglicht standhafte und zuverlässige Funkverbindung im Stand und in der Bewegung (Land, Wasser) techn. Daten: - Basisfahrzeug SPW 40P2 - Besatzung: 4 Personen - Gefechtsmasse: 6,5 t - Abmessungen Länge: 5,75 m Breite: 2,35 m Höhe: 2,47 m - 2 Funkgeräte R-123 mit Antennensätzen - Funkgerät R-107 - 10-m-Mast - Bordsprechanlage R-124 - Navigationsanlage TNA-3 - Stromversorgungsaggregat AB-1/P-30 - Lade- und Verteilertafel ZRB - Spannungsregler RN - Antennenweiche PAF - Antennensteuerungsgerät StschUA - 2 Antennenantriebe MPF-2W - 2 4-m-Stabantennen - kombinierte Stabantenne - 11-m-Teleskopmast - Antennenkabel - Antennenzubehör - Arbeitstisch - Beobachtungsgeräte - Beobachtungsgerät TPKU-2 - 9 Winkelspiegel TNP-B - Nachtsichtgerät TKN-1(S) mit IR-Scheinwerfer OU-3GA2M - Nachtsichtgerät TWN-2 - Gerät zur Spezialbehandlung DK-4B - Kernstrahlungswarn- und Aufklärungsgerät RWA-72K |
 |  |

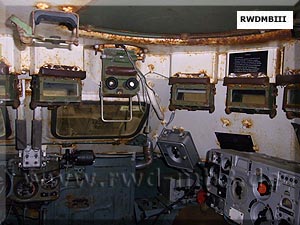

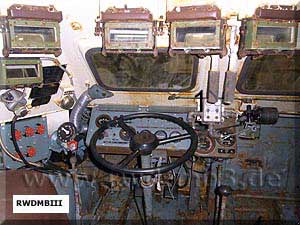

| Platz des Fahrers mit Winkelspiegeln TNP-B 1 Antennensteuergerät StschUA | Platz des Kommandanten mit Winkelspiegeln TNP-B und Beobachtungsgerät TPKU-2 links Mitte: Antennensteuergerät StschUA rechts: Gerät A-1 der Bordsprechanlage R-124 und ein Funkgerät R-123 |
 |  |

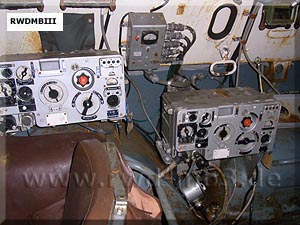

| rechte Seite: Funkgeräte R-123, dazwischen Lade- und Verteilertafeltafel |

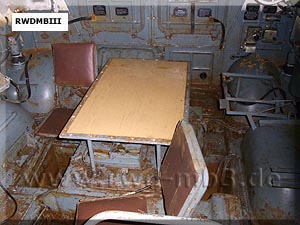

Arbeitstisch in der Mitte des Kampfraumes |
 |  |

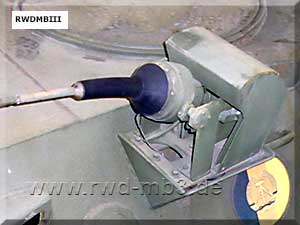

| Antennen mit Antennenantrieben MPF-2W | Antennenantrieb MPF-2W |
 |  |

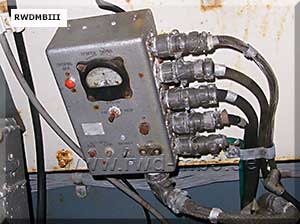

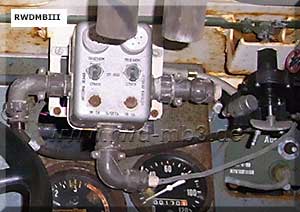

| Antennensteuergerät StschUA | Lade- und Verteilertafel |
Quelle: K 051/3/001, A 051/1/302
