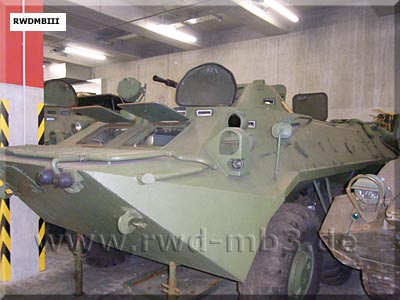

Technikkatalog



Aufklärungsfahrzeug SPW 70Ch

SPW70Ch

Ausrüstung
- Kernstrahlungswarn- und messgerät KSMG-1-1
- halbautomatischer Kampfstoffanzeiger PPChR
- Kampfstoffanzeiger WPChR
- Gerät zur Spezialbehandlung DK-4B
- 2 Fähnchenschießgeräte (am Heck rechts und links)
- Hermetisierungssatz
- Probenentnahmesatz PES-1 / KPO-1
- Markierungsfähnchen Ch (können nur manuell aufgestellt werden)
- 2 Abschußanlagen für SChT 40 mit Bedienpult
  Bestimmung:
- Durchführung der Kernstrahlungs- und
   Chemischen Aufklärung
- Markierung von Gassen und Räumen

techn. Daten:
- Basisfahrzeug: SPW-70
- Besatzung: 4 Personen
- Gefechtsmasse: 11,5 t
- Abmessungen
   Länge: 7,53 m
   Breite: 2,81 m
   Höhe: 2,41 m
- Bewaffnung untergeracht im Turm
   1 Pz-MG PKT 7,62 mm
   1 Pz-MG KPWT 14,5 mm
   Zielfernrohr PP-61A(M)
- Funkgerät R-123
- Bordsprechanlage R-124
- Navigationsanlage TNA-3
- Ziel- und Beobachtungsgeräte
   Zielfernrohr PP-61AM
   Beobachtungsgerät TPKU-2B
   6 Winkelspiegel TNPO-115
   Beobachtungsgerät TNPT-1
   3 Winkelspiegel TNP-B
   1 Winkelspiegel TNP-205
   Nachtsichgerät TWNO-2B
   mit IR-Scheinwerfer FG-125

SPW70ChSPW40P2Ch

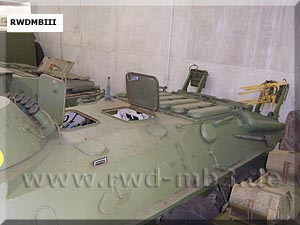

hinter dem Turm befindet sich die Nebelwurfanlage
am Heck sind die Fähnchenschießgeräte angebaut
Blick durch geöffnete hintere Einstiegsluke, in den
Futteralen befinden sich die Markierungsfähnchen Ch

SPW70ChSPW40P2Ch

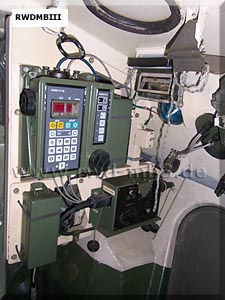

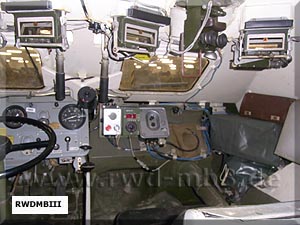

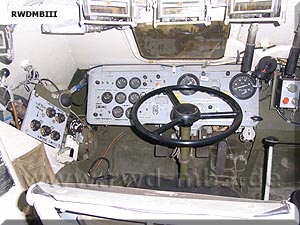

Platz des FahrersPlatz des Gruppenführers mit Bedienpulten für
Abschußanlage für SChT 40 und
Kernstrahlungswarn- und messgerät KSMG-1-1

SPW70ChSPW40P2Ch

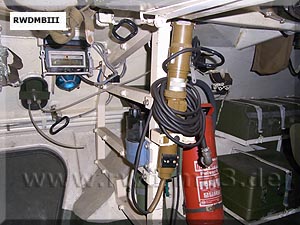

linke Seite

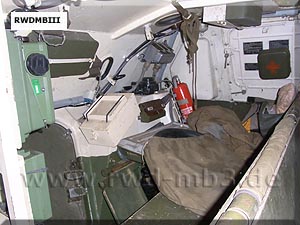

oben rechts: Optik des ZielfernrohrsKampfstoffanzeiger PP ChR mit Schlauchverbindung
zur Luke des Hermetisierungssatzes

SPW70ChSPW40P2Ch

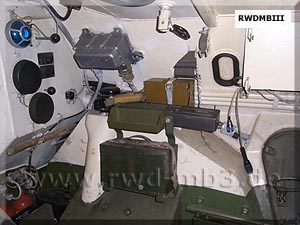

linke Seite

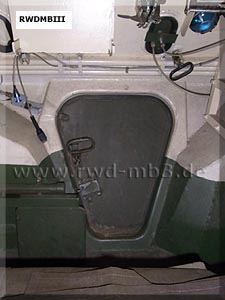

seitliche Einstiegstür

SPW70ChSPW40P2Ch
rechte Seite

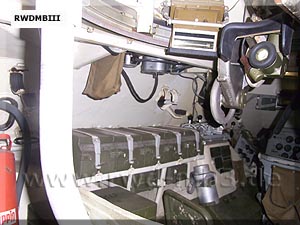

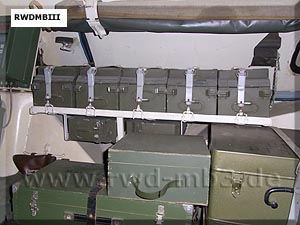

Turm mit WaffenGurtkästen für die Turmbewaffnung

SPW70ChSPW40P2Ch

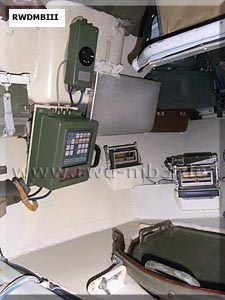

Komponenten des KSMG-1/1
unten rechts: Steuerpult des Fähnchen-
schießgerätes



Quelle: Panzer der NVA (Radfahrzeuge)
