Technikkatalog



Waffencontainer UPK-23-250

UPK-23
Container mit Waffen

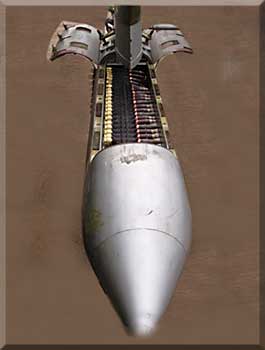

UPK-23
Container geöffnet
(Fotos: dcs-docs.lordvesel.win)
  Bestimmung:
Waffencontainer mit doppelläufiger GSch-23L als Außenlast für Hubschrauber und Jagd­bom­ben­flugzeuge z.B. MiG-23BN

techn. Daten:
- Waffe: doppelläufige GSch-23L
   mit 250 Patronen (gegurtet)
- Feuergeschwindigkeit: 3400 Schuss/min
- Anfangsgeschwindigkeit: 3000 - 3400 m/s
- Länge: 3,16 m
- Höhe: 395 mm
- Breite: 340 mm
- Masse
   leer: 78 kg
   mit vollem Kampfsatz: 218 kg

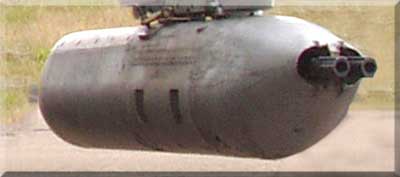

UPK-23 UPK-23
Container ohne Waffen

UPK-23
Ansicht von vorn mit der Öffnung für beide Läufe



Quelle: jbg37.de, aviaa.ru/upk-23-250
Fotos aufgenommen im Luftfahrtmuseum Finowfurt
